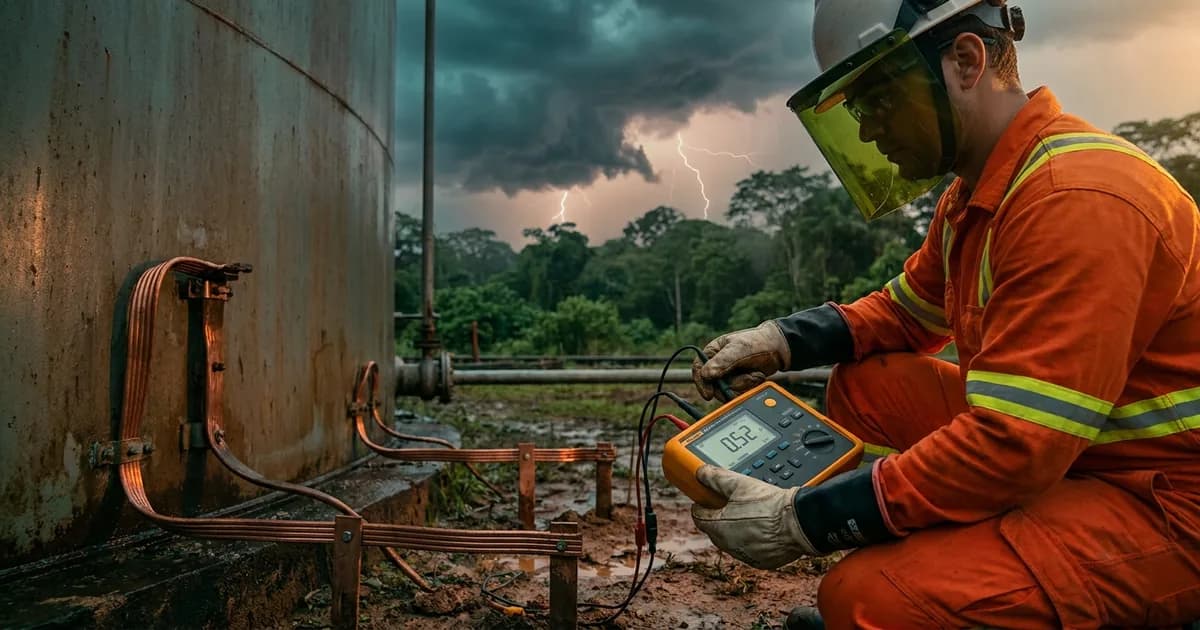

Aterramento e SPDA de Tanques na Amazônia
Como projetar e inspecionar o aterramento e o SPDA de tanques na região de alto índice ceráunico, com interligações dimensionadas e continuidade comprovada.
- Aléxia Perrone|
- 18/08/2026|
- 10 min de leitura
O aterramento de tanques metálicos de combustíveis na Amazônia exige SPDA e equipotencialização projetados como sistema integrado, conforme ABNT NBR 5419:2015, API 545, API RP 2003 e API 650. As interligações à malha são dimensionadas pelo diâmetro: tanques até 20 m exigem no mínimo 2 equidistantes; acima de 20 m, 2 mais 1 a cada 10 m de perímetro. A continuidade elétrica entre costado, teto, bocais, escadas e instrumentos precisa ser comprovada por medição, evitando seções isolantes que gerem ignição.
O aterramento de tanques metálicos de combustíveis e petróleo é uma das proteções mais críticas no Polo Industrial de Manaus (PIM) e na Amazônia Legal, onde o índice de descargas atmosféricas é elevado. O aterramento, a equipotencialização e o SPDA precisam ser projetados como sistema integrado, conforme ABNT NBR 5419:2015, API 545, API RP 2003 e API 650, evitando ignição por raio e por eletricidade estática.
Este artigo explica as funções do aterramento e do SPDA, os critérios de interligação entre tanque e malha, as exigências de continuidade elétrica e o desempenho esperado em solo amazônico. Cada serviço da Solutec AM segue as normas de proteção e a inspeção sistemática, com ART junto ao CREA-AM.
1. Por Que o SPDA é Crítico na Amazônia
A região amazônica apresenta elevado índice ceráunico, com alta frequência de descargas atmosféricas. Para um parque de tancagem de combustíveis, isso aumenta a probabilidade de impacto direto em tanques e linhas, de surtos induzidos em instrumentação e de ignição em atmosferas explosivas — em respiros, selos de teto flutuante e linhas de alívio.
Por esse motivo, a análise de risco da ABNT NBR 5419-2 tende a exigir um nível de proteção mais elevado para instalações com combustíveis na Amazônia. O SPDA deixa de ser um item acessório e passa a ser uma barreira de segurança essencial contra incêndio e explosão.
Funções do aterramento e do SPDA
O sistema cumpre funções complementares: escoar as correntes de descarga atmosférica com trajetória controlada à terra, evitar o acúmulo de carga eletrostática no tanque e acessórios, equipotencializar as estruturas metálicas, limitar tensões de toque e passo no entorno e reduzir surtos conduzidos e induzidos em linhas de processo e instrumentação.
2. Aterramento: Critérios de Interligação à Malha
O subsistema de aterramento de um parque de tancagem é tipicamente uma malha enterrada que interliga tanques, estruturas e sistemas metálicos, dimensionada a partir da resistividade do solo conforme a metodologia da ABNT NBR 5419-3. A estratificação do solo, obtida por sondagens de resistividade, é o ponto de partida para o dimensionamento adequado.
Para tanques metálicos individuais, a norma estabelece o número mínimo de interligações ao eletrodo de aterramento. Tanques de até 20 m de diâmetro exigem no mínimo duas interligações equidistantes no perímetro. Acima de 20 m, são necessárias duas interligações mais uma adicional a cada 10 m de perímetro, distribuídas de forma equidistante.
Em pátios de tanques agrupados, um ponto de aterramento por tanque pode ser suficiente para o SPDA, desde que os tanques estejam interligados entre si por barras ou cabos de equipotencialização, todos conectados à malha geral. Essa interligação estrutural é o que garante a equipotencialização do conjunto.
| Situação | Interligações à malha |
|---|---|
| Tanque individual até 20 m | Mínimo 2 equidistantes no perímetro |
| Tanque individual acima de 20 m | 2 + 1 a cada 10 m de perímetro |
| Tanques em pátio interligados | 1 ponto por tanque + equipotencialização |
3. Continuidade Elétrica e Equipotencialização
A continuidade elétrica entre todos os componentes metálicos do tanque é tão importante quanto a malha de aterramento. Deve-se garantir a continuidade entre o costado, o teto (fixo ou flutuante), os bocais e tubulações conectadas, as estruturas de escadas, passarelas e plataformas, e os suportes metálicos de instrumentos e selos.
Uma seção isolante inadvertida — uma junta com vedação não condutiva, uma conexão corroída ou um componente pintado sem ponto de aterramento — pode acumular diferença de potencial e provocar descarga disruptiva interna, capaz de iniciar uma ignição em atmosfera inflamável. Por isso, a medição de resistência de continuidade em campo é parte essencial da inspeção.
No teto flutuante, a continuidade entre o teto e o costado merece atenção especial: shunts e cabos de aterramento (bonding) devem manter o teto eletricamente conectado ao costado ao longo de todo o curso de movimentação. A degradação desses elementos é uma falha comum e perigosa, frequentemente identificada apenas em inspeção dedicada.
Alerta Crítico — Seção Isolante Inadvertida
Risco: uma conexão corroída ou junta isolante não prevista interrompe a continuidade elétrica, acumula potencial e pode gerar centelha em atmosfera inflamável — uma fonte de ignição silenciosa.
Solução Solutec AM: medição de resistência de continuidade em campo, ponto a ponto, com correção das interligações e registro em laudo.
4. Resistência de Aterramento em Solo Amazônico
A ABNT NBR 5419 não fixa um valor único universal de resistência de aterramento para o SPDA; ela define critérios de desempenho para tensões de toque e passo, corrente de raio e geometria da malha. Na prática industrial, alinhada às referências API e à engenharia de proteção, busca-se manter a malha geral em valores baixos de resistência, tipicamente da ordem de poucos ohms.
O solo amazônico apresenta variações de resistividade conforme umidade e composição, o que exige estratificação por sondagem para o dimensionamento correto da malha. Em períodos secos, a resistividade pode aumentar, demandando verificação periódica e, eventualmente, tratamento do solo ou ampliação dos eletrodos.
A medição periódica de resistência de aterramento e de resistividade do solo é, portanto, parte da manutenção do SPDA, não uma verificação pontual. O desempenho do sistema precisa ser confirmado ao longo do tempo, especialmente após reformas de fundação, ampliações ou eventos climáticos significativos.
5. Inspeção Sistemática do Sistema de Proteção
O SPDA e o aterramento exigem inspeção sistemática para manter o desempenho. A inspeção verifica a integridade dos condutores de descida, das conexões, dos eletrodos e das interligações, além de medir a resistência da malha e a continuidade entre componentes. A periodicidade é definida pela classe da instalação e pelas normas aplicáveis.
Para tanques com combustíveis, a inspeção se conecta também à NR-20 e à NR-10, integrando a proteção contra descargas à gestão de segurança da instalação. Medidas de proteção contra surtos (MPS) com dispositivos de proteção (DPS) adequados completam o sistema, protegendo a instrumentação e o controle.
A documentação da inspeção — medições, fotos, laudos — integra o histórico de conformidade e dá respaldo perante auditorias e o licenciamento ambiental junto ao IPAAM. Um SPDA bem mantido é a diferença entre uma descarga atmosférica absorvida com segurança e um incêndio no parque de tancagem.
Riscos Operacionais e Soluções
Risco 1: Interligações insuficientes à malha. Número de interligações abaixo do exigido pela NBR 5419 reduz a eficácia do escoamento da descarga. Solução Técnica: dimensionamento por diâmetro e perímetro com interligações equidistantes.
Risco 2: Perda de continuidade por corrosão. Conexões corroídas interrompem a equipotencialização. Solução Técnica: medição de continuidade ponto a ponto e correção das interligações.
Risco 3: Resistência elevada em solo seco. A resistividade aumenta no período seco amazônico. Solução Técnica: estratificação do solo, verificação periódica e tratamento ou ampliação dos eletrodos.
Checklist do Aterramento e SPDA
- Número de interligações conforme diâmetro e perímetro do tanque.
- Continuidade entre costado, teto, bocais, escadas e instrumentos.
- Shunts e bonding do teto flutuante íntegros.
- Resistência da malha e resistividade do solo medidas.
- Laudo de inspeção e ART junto ao CREA-AM.
O aterramento de tanques na Amazônia exige SPDA e equipotencialização integrados conforme ABNT NBR 5419:2015, API 545 e API RP 2003 — com interligações dimensionadas, continuidade elétrica comprovada e inspeção sistemática, dado o alto índice ceráunico da região.
A Solutec AM atua com base em Manaus e mobilização para os principais municípios do Amazonas — Itacoatiara, Parintins, Tefé, Coari, Tabatinga, Humaitá e região de Porto Velho — entregando cada serviço com ART junto ao CREA-AM e dossiê de QA/QC que documenta as medições de continuidade e resistência.
Normas Técnicas Aplicáveis
- ABNT NBR 5419:2015 — Proteção contra descargas atmosféricas (partes 1 a 4).
- API 545 — Proteção de tanques de armazenamento contra descargas atmosféricas.
- API RP 2003 — Controle de ignição por eletricidade estática e correntes vagantes.
- NR-10 e NR-20 — Segurança em instalações elétricas e com inflamáveis.
- Lei nº 6.496/1977 — Anotação de Responsabilidade Técnica (ART) junto ao CREA.
6. Por Que Confiar na Solutec AM
A Solutec AM trata o aterramento e o SPDA como sistema integrado de proteção contra incêndio: dimensionamento por resistividade do solo, interligações conforme a NBR 5419, medição de continuidade ponto a ponto e inspeção sistemática. Numa região de alto índice ceráunico, essa proteção é a barreira que separa a descarga absorvida do incêndio.
Com base no Polo Industrial de Manaus e capacidade de mobilização para a Amazônia Legal, cada serviço é entregue com ART junto ao CREA-AM, conformidade com as normas de proteção e dossiê de QA/QC. O resultado é um parque de tancagem com aterramento confiável, equipotencialização comprovada e respaldo técnico documentado.
Como Reduzir Seus Riscos?
❌ Risco
Interligações insuficientes à malha: Número de interligações abaixo do exigido pela NBR 5419 reduz a eficácia do escoamento da descarga.
✅ Solução
Dimensionamento por diâmetro e perímetro com interligações equidistantes.
❌ Risco
Perda de continuidade por corrosão: Conexões corroídas interrompem a equipotencialização e geram potencial acumulado.
✅ Solução
Medição de continuidade ponto a ponto e correção das interligações.
❌ Risco
Resistência elevada em solo seco: A resistividade aumenta no período seco amazônico, reduzindo o desempenho da malha.
✅ Solução
Estratificação do solo, verificação periódica e tratamento ou ampliação dos eletrodos.
Perguntas Frequentes
Sobre aterramento e SPDA de tanques contra descargas atmosféricas
P:Por que o SPDA é crítico para tanques na Amazônia?
A região amazônica apresenta elevado índice ceráunico, com alta frequência de descargas atmosféricas. Para um parque de tancagem de combustíveis, isso aumenta a probabilidade de impacto direto em tanques e linhas, de surtos induzidos em instrumentação e de ignição em atmosferas explosivas — em respiros, selos de teto flutuante e linhas de alívio. Por isso, a análise de risco da ABNT NBR 5419-2 tende a exigir um nível de proteção mais elevado na Amazônia. O sistema escoa as correntes de descarga à terra, evita o acúmulo de carga eletrostática, equipotencializa as estruturas e reduz surtos. A Solutec AM projeta e inspeciona o aterramento e o SPDA como sistema integrado, conforme ABNT NBR 5419:2015, API 545 e API RP 2003, com ART no CREA-AM.
P:Quantas interligações um tanque precisa ter à malha de aterramento?
O número de interligações é definido pela ABNT NBR 5419 conforme o diâmetro do tanque. Para tanques metálicos individuais de até 20 metros, exigem-se no mínimo duas interligações ao eletrodo de aterramento, equidistantes no perímetro. Acima de 20 metros, são necessárias duas mais uma adicional a cada 10 metros de perímetro. Esse dimensionamento garante que a corrente de descarga seja escoada por múltiplos caminhos. Em pátios, um ponto por tanque pode bastar, desde que os tanques estejam interligados entre si por equipotencialização, conectados à malha geral. A malha é dimensionada pela resistividade do solo, conforme a NBR 5419-3. A Solutec AM dimensiona as interligações conforme o diâmetro e o perímetro, com ART no CREA-AM.
P:O que é continuidade elétrica e por que ela importa em tanques?
A continuidade elétrica é a garantia de que todos os componentes metálicos do tanque estão eletricamente conectados, formando um conjunto equipotencial. Deve-se assegurar a continuidade entre o costado, o teto, os bocais e tubulações, as escadas, passarelas e plataformas, e os suportes de instrumentos. Uma seção isolante inadvertida — junta não condutiva, conexão corroída ou componente pintado sem aterramento — pode acumular potencial e provocar descarga disruptiva interna, capaz de iniciar uma ignição. No teto flutuante, shunts e bonding devem manter o teto conectado ao costado em todo o curso. Por isso, a medição de resistência de continuidade em campo, ponto a ponto, é essencial. A Solutec AM realiza essa medição com correção das interligações, com ART no CREA-AM.
Resumo Estratégico
O aterramento de tanques na Amazônia exige SPDA e equipotencialização integrados conforme ABNT NBR 5419:2015, API 545 e API RP 2003 — com interligações dimensionadas pelo diâmetro, continuidade elétrica comprovada e inspeção sistemática, dado o alto índice ceráunico. A Solutec AM projeta, mede e mantém o sistema de proteção no PIM e na Amazônia.
Se você gostou deste artigo, você precisa ler:
📚 Referências Normativas e Técnicas
[1] ABNT NBR 5419:2015 — Proteção contra descargas atmosféricas (partes 1 a 4)
[2] API 545 — Lightning Protection of Aboveground Storage Tanks for Flammable Liquids
[3] API RP 2003 — Protection Against Ignitions Arising out of Static, Lightning, and Stray Currents
[4] NR-10 e NR-20 — Segurança em instalações elétricas e com inflamáveis
⚖️ Compromissos Técnicos e Legais
Responsabilidade Técnica (ART): Todos os serviços executados pela Solutec AM são acompanhados de Anotação de Responsabilidade Técnica (ART) emitida por engenheiros registrados no CREA-AM, conforme a Lei nº 6.496/1977 e Resolução CONFEA nº 1.025/2009.
Natureza Informativa: Este artigo tem caráter técnico-consultivo. A aplicação das soluções aqui descritas exige análise individual por engenheiro habilitado, com emissão de ART e projeto executivo adequado às condições específicas de cada obra.
