A avaliação de recalque de tanques verticais sobre fundação ringwall segue o API 653, Anexo B, complementado por critérios geotécnicos para solos amazônicos de baixa capacidade de suporte. O Anexo B classifica os assentamentos em uniforme (em geral aceitável), rígido inclinado (tilt, limite típico ≤ 1:120) e diferencial não-planar (dishing e ondulações, o mais crítico). O monitoramento é feito por levantamento topográfico (settlement survey) com pontos a cada 3 a 5 m no perímetro e raios internos quando há suspeita de dishing.
O recalque de tanques verticais de armazenamento é um dos mecanismos de degradação mais sensíveis em solos de baixa capacidade de suporte, típicos da Amazônia. A avaliação de recalques e assentamentos sobre fundação tipo ringwall no Polo Industrial de Manaus (PIM) deve seguir o API 653, Anexo B, complementado por critérios geotécnicos. Recalques diferenciais excessivos geram tensões adicionais, pandeamento e ovalização do costado.
Este artigo classifica os tipos de assentamento, explica o levantamento topográfico (settlement survey), apresenta os critérios de aceitabilidade do Anexo B e mostra os efeitos do recalque sobre o costado e o fundo. Cada avaliação da Solutec AM segue o API 653 e a NR-13, com ART junto ao CREA-AM.
1. Tipos de Assentamento Segundo o API 653 Anexo B
O Anexo B do API 653 avalia o comportamento do fundo e do costado a partir de curvas de assentamento obtidas por levantamento topográfico ao longo do perímetro. Os tipos de recalque são classificados conforme o efeito que produzem na estrutura, do mais benigno ao mais crítico.
O recalque uniforme ocorre quando todo o tanque desce praticamente na mesma cota. Em geral não gera esforços adicionais significativos na casca, sendo aceitável se não afetar tubulações, bocais e drenagem conectados. É o cenário menos preocupante do ponto de vista estrutural.
O recalque rígido inclinado (planar tilt) faz a base comportar-se como corpo rígido inclinado: um lado do tanque fica mais baixo, sem distorção significativa da forma do fundo. Já o recalque diferencial não-planar é o mais crítico: os assentamentos variam ao longo do perímetro ou do raio, gerando distorções locais como dishing, ondulações e degraus no fundo, que induzem tensões adicionais.
2. Levantamento Topográfico (Settlement Survey)

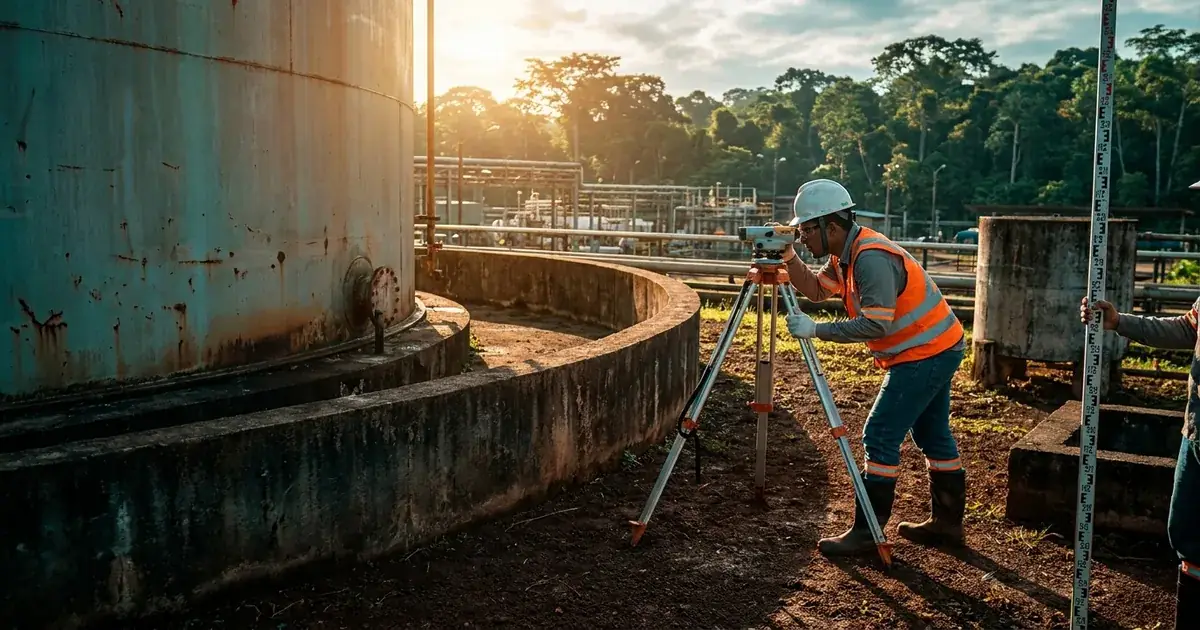

O monitoramento de assentamentos é feito por nivelamento topográfico de alta precisão em pontos distribuídos ao longo do perímetro do fundo. Os pontos são igualmente espaçados na borda, normalmente a cada 3 a 5 metros. Quando há suspeita de assentamento localizado ou dishing, incluem-se também raios internos, medindo do centro até a borda.
A cota de cada ponto é medida em relação a um referencial estável externo — um marco geodésico ou ponto de controle em solo firme. Os dados são tratados para gerar curvas de assentamento perimetral (cota versus ponto) e radial (cota versus distância ao centro), comparadas a uma curva base para identificar desvios locais e gradientes elevados.
A periodicidade do levantamento é definida pela criticidade: verificação após a construção e entrada em operação, repetições em intervalos conforme produto, volume, idade e histórico, e medições extraordinárias após eventos significativos — enchentes, vibrações intensas ou reforços de fundação. O acompanhamento ao longo do tempo é o que revela a evolução do recalque.
| Tipo de Recalque | Comportamento | Criticidade |
|---|---|---|
| Uniforme | Tanque desce na mesma cota | Baixa (em geral aceitável) |
| Rígido inclinado (tilt) | Inclinação sem distorção do fundo | Média (limite típico 1:120) |
| Diferencial não-planar | Dishing, ondulações, degraus | Alta (tensões e pandeamento) |
3. Critérios de Aceitabilidade do Anexo B
A aceitação do recalque depende do tipo, da magnitude e da extensão do assentamento e de seus efeitos no costado e no fundo. Para a inclinação global (planar tilt), o limite típico de aceitação é um desvio do eixo vertical de até 1:120 — aproximadamente 8,3 mm por metro. Acima desse valor, recomenda-se a avaliação de esforços em bocais e linhas rígidas e, em geral, o renivelamento.
Para o assentamento diferencial entre pontos adjacentes do perímetro, há limites de diferença de cota que dependem do diâmetro e do espaçamento entre pontos. Quando esses limites são superados, o API 653 indica a avaliação de aptidão para serviço (FFS) conforme API 579-1 / ASME FFS-1, com análise de tensões adicionais e risco de pandeamento.
As placas de fundo com deformações excessivas — fora de plano além do tolerável — podem requerer substituição. O Anexo B fornece, de forma gráfica e por tabelas, as deformações máximas aceitáveis, balizando a decisão entre manter, reparar ou substituir o componente afetado.
Alerta Crítico — Recalque Diferencial Não-Planar
Risco: ondulações e dishing no fundo induzem tensões adicionais, pandeamento (buckling) e ovalização do costado, podendo comprometer a integridade estrutural mesmo quando o desnível global parece moderado.
Solução Solutec AM: levantamento com raios internos, análise das curvas perimetral e radial e avaliação FFS (API 579-1) quando os limites do Anexo B são superados.
4. Ovalização do Costado e Efeitos Estruturais
Assentamentos diferenciais não-planar podem provocar a ovalização do costado, especialmente no primeiro anel, onde o costado interage diretamente com o ringwall. A perda de circularidade concentra tensões circunferenciais e longitudinais e pode levar ao pandeamento local — o chamado "elephant's foot" ou bulge — próximo ao fundo.
A ovalização afeta diretamente os componentes que dependem da geometria circular: os selos de teto flutuante perdem contato uniforme com o costado, aumentando emissões, e os bocais periféricos sofrem esforços não previstos. Por isso, a avaliação do recalque não se limita ao fundo — ela precisa considerar o conjunto costado-teto-acessórios.
A correção pode envolver renivelamento da fundação, reforço estrutural ou reparo de placas de fundo, sempre precedida de avaliação de aptidão para serviço. A decisão técnica equilibra a severidade do recalque, a função do tanque e o custo da intervenção, com base nas curvas de assentamento e na análise de tensões.
5. Solos Amazônicos e Fundação Ringwall
Os solos da Amazônia frequentemente apresentam baixa capacidade de suporte, com camadas de argila mole e nível de água elevado, o que aumenta a propensão a recalques. A fundação tipo ringwall — anel de concreto sob o costado — distribui a carga do perímetro, mas exige que o solo de apoio seja adequadamente investigado e preparado.
A investigação geotécnica prévia, com sondagens e ensaios, é determinante para prever o comportamento da fundação. Em solos amazônicos, o monitoramento de recalques após a entrada em operação é especialmente importante, pois o adensamento das camadas moles pode prosseguir por longos períodos, exigindo acompanhamento topográfico contínuo.
Eventos sazonais — enchentes e variações do lençol freático — podem alterar as condições de apoio e acelerar assentamentos. Por isso, a avaliação de recalque na Amazônia combina o critério normativo do API 653 Anexo B com a análise geotécnica local, garantindo que a decisão considere a realidade do solo da região.
Riscos Operacionais e Soluções
Risco 1: Recalque diferencial não detectado. Ausência de monitoramento topográfico permite que distorções evoluam silenciosamente. Solução Técnica: settlement survey periódico com pontos no perímetro e raios internos.
Risco 2: Tilt acima do limite normativo. Inclinação global acima de 1:120 sobrecarrega bocais e linhas rígidas. Solução Técnica: avaliação de esforços e renivelamento da fundação quando necessário.
Risco 3: Ovalização do costado por assentamento. Distorção não-planar gera pandeamento e perda de circularidade. Solução Técnica: avaliação FFS (API 579-1) e reparo estrutural conforme o Anexo B.
Checklist da Avaliação de Recalque
- Pontos de medição a cada 3 a 5 m no perímetro do fundo.
- Raios internos quando há suspeita de dishing.
- Curvas perimetral e radial comparadas à curva base.
- Tilt global verificado contra o limite de 1:120.
- Avaliação FFS quando excedidos os limites e ART junto ao CREA-AM.
A avaliação de recalque de tanques sobre ringwall na Amazônia segue o API 653 Anexo B: levantamento topográfico perimetral e radial, tilt global limitado a 1:120 e avaliação FFS (API 579-1) quando os limites são superados, complementados por análise geotécnica do solo local.
A Solutec AM atua com base em Manaus e mobilização para os principais municípios do Amazonas — Itacoatiara, Parintins, Tefé, Coari, Tabatinga, Humaitá e região de Porto Velho — entregando cada avaliação com ART junto ao CREA-AM e dossiê de QA/QC que documenta as curvas de assentamento e os critérios de aceitação.
Normas Técnicas Aplicáveis
- API 653 — Anexo B — Avaliação de assentamento de fundo de tanques.
- API 579-1 / ASME FFS-1 — Avaliação de aptidão para serviço (Fitness-For-Service).
- API 650 — Projeto e construção de tanques soldados (fundação e tolerâncias).
- NR-13 — Inspeção de segurança e integridade de tanques.
- Lei nº 6.496/1977 — Anotação de Responsabilidade Técnica (ART) junto ao CREA.
6. Por Que Confiar na Solutec AM
A Solutec AM trata a avaliação de recalque como engenharia de integridade aplicada à realidade amazônica: levantamento topográfico de precisão, análise das curvas de assentamento conforme o API 653 Anexo B e avaliação de aptidão para serviço quando os limites são superados. A decisão técnica combina o critério normativo com a investigação geotécnica do solo local.
Com base no Polo Industrial de Manaus e capacidade de mobilização para a Amazônia Legal, cada avaliação é entregue com ART junto ao CREA-AM, metodologia rastreável e dossiê de QA/QC. O resultado é um diagnóstico confiável do assentamento, com recomendação técnica fundamentada e respaldo documental para o gestor.
Como Reduzir Seus Riscos?
❌ Risco
Recalque diferencial não detectado: A ausência de monitoramento topográfico permite que distorções evoluam silenciosamente.
✅ Solução
Settlement survey periódico com pontos no perímetro e raios internos.
❌ Risco
Tilt acima do limite normativo: Inclinação global acima de 1:120 sobrecarrega bocais e linhas rígidas.
✅ Solução
Avaliação de esforços e renivelamento da fundação quando necessário.
❌ Risco
Ovalização do costado por assentamento: Distorção não-planar gera pandeamento e perda de circularidade.
✅ Solução
Avaliação FFS (API 579-1) e reparo estrutural conforme o Anexo B.
Perguntas Frequentes
Sobre recalque e assentamento de fundação de tanques API 653 Anexo B
P:O que é recalque em tanques de armazenamento?
O recalque é o assentamento ou afundamento do tanque em relação à sua posição original, decorrente da deformação do solo de fundação sob a carga do equipamento e do produto. Em solos de baixa capacidade de suporte, típicos da Amazônia, o recalque é um dos mecanismos de degradação mais sensíveis. O API 653, no Anexo B, classifica os tipos de assentamento: o uniforme, em que todo o tanque desce na mesma cota, em geral não gera esforços significativos; o rígido inclinado (planar tilt) faz a base se comportar como corpo rígido inclinado; e o diferencial não-planar, com dishing, ondulações e degraus, é o mais crítico, induzindo tensões, pandeamento e ovalização. A Solutec AM avalia o recalque conforme o API 653 Anexo B, complementado por análise geotécnica, com ART no CREA-AM.
P:Qual o limite de inclinação aceitável para um tanque?
Para a inclinação global (planar tilt), o limite típico de aceitação previsto no API 653 Anexo B é um desvio do eixo vertical de até 1:120, o que corresponde a aproximadamente 8,3 milímetros por metro. Dentro desse limite, a inclinação rígida geralmente não compromete a integridade, desde que não afete tubulações, bocais e drenagem. Acima desse valor, recomenda-se a avaliação de esforços em bocais e linhas rígidas e, normalmente, o renivelamento da fundação. Para o assentamento diferencial entre pontos adjacentes, há limites que dependem do diâmetro e do espaçamento; quando superados, o API 653 indica a avaliação de aptidão para serviço (FFS) conforme API 579-1. A Solutec AM verifica o tilt contra o limite de 1:120 e aplica a avaliação FFS quando necessário, com ART no CREA-AM.
P:Por que solos amazônicos exigem atenção especial ao recalque?
Os solos da Amazônia frequentemente apresentam baixa capacidade de suporte, com camadas de argila mole e nível de água elevado, o que aumenta a propensão a recalques. A fundação tipo ringwall distribui a carga do perímetro, mas exige que o solo de apoio seja adequadamente investigado e preparado. A investigação geotécnica prévia é determinante para prever o comportamento da fundação. Em solos amazônicos, o monitoramento após a entrada em operação é especialmente importante, pois o adensamento das camadas moles pode prosseguir por longos períodos. Eventos sazonais — enchentes e variações do lençol freático — podem alterar as condições de apoio. A Solutec AM integra o critério do API 653 Anexo B à investigação geotécnica amazônica, com ART no CREA-AM.
Resumo Estratégico
A avaliação de recalque de tanques sobre ringwall na Amazônia segue o API 653 Anexo B: levantamento topográfico perimetral e radial, tilt global limitado a 1:120 e avaliação FFS (API 579-1) quando os limites são superados, complementados por análise geotécnica do solo local. A Solutec AM diagnostica o assentamento com metodologia rastreável no PIM e na Amazônia.
