O dano que a inspeção visual não enxerga
A maior parte da inspeção externa é visual. Alguém caminha a linha, olha a tubulação, procura mancha, deformação, vazamento.

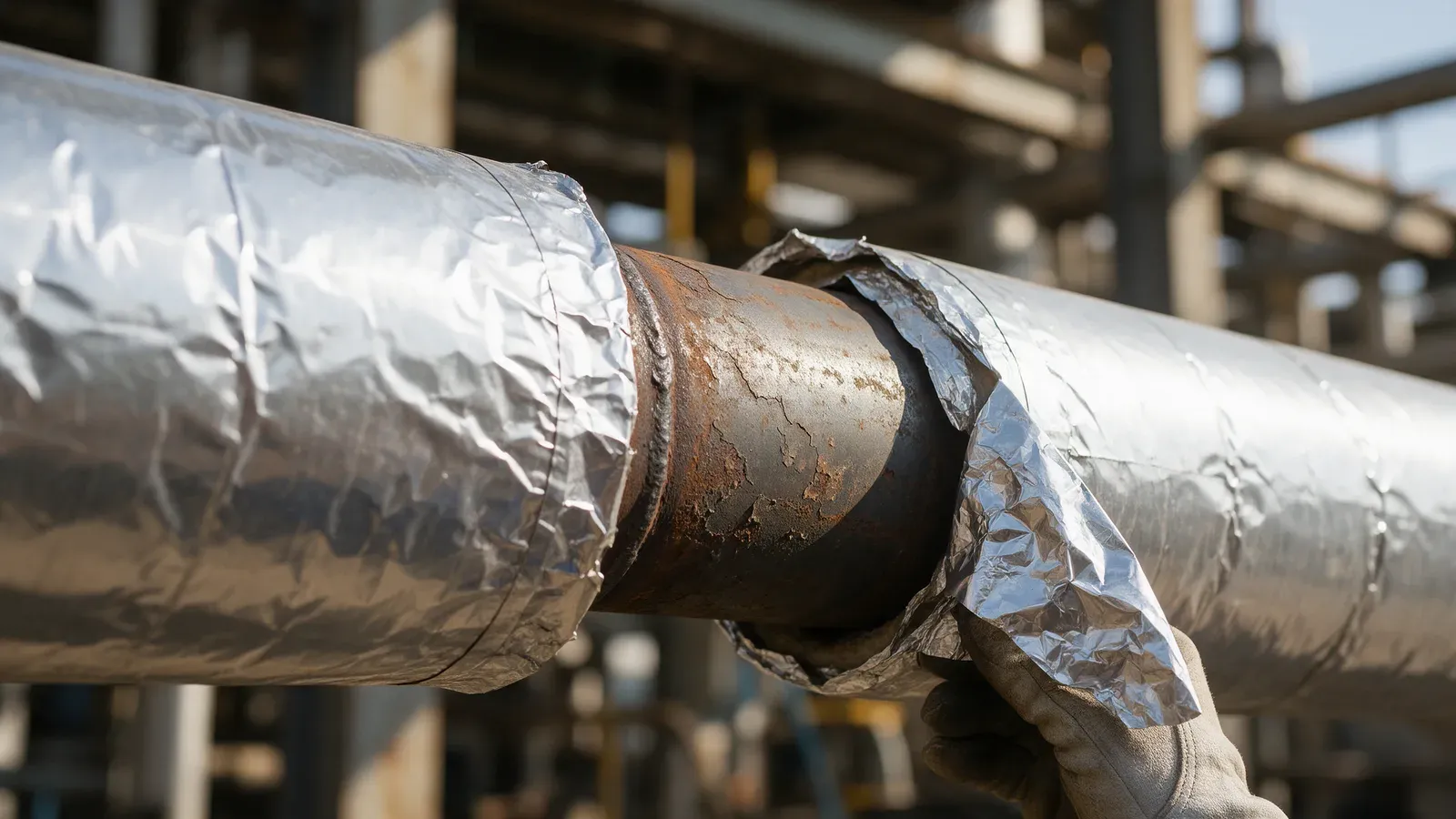

Esse método funciona bem, e falha por completo quando o metal está coberto. A corrosão sob isolamento acontece exatamente onde o olho não chega, debaixo da manta térmica, e segue avançando enquanto a inspeção registra "sem anomalia aparente" ano após ano.
Quando ela aparece, raramente aparece pequena. Aparece como vazamento, ou como uma medição de espessura que assusta.
O isolamento não corrói: a água corrói
Vale desfazer um mal-entendido comum. A manta não ataca o metal. O que ataca é a água que entra e fica.
Numa tubulação nua, a chuva molha e o sol seca. O metal passa por ciclos, e a pintura dá conta. Numa tubulação isolada, a água que entra por uma emenda mal fechada fica retida contra a superfície, sem evaporação e sem ventilação. O que seria molhadura temporária vira umidade permanente.
Some a isso o que a água traz: sal, poeira industrial, resíduo de produto. E o isolamento, dependendo do tipo, pode reter cloreto e concentrá-lo justo na superfície do metal.
A condição que mais castiga
A pior condição não é a mais quente nem a mais fria. É a que mantém o metal úmido.
Linha que opera constantemente em temperatura alta tende a evaporar a água que entra, e o dano progride mais devagar. Linha que opera sempre fria mantém condensação, mas em regime estável. O cenário mais agressivo costuma ser a operação intermitente, que esquenta e esfria, molha e seca, criando ciclos.
Equipamento parado por longo período entra na mesma lógica. Linha fora de operação, ainda isolada, é candidata clássica: ninguém olha, nada evapora, e a corrosão trabalha sem pressa.
Onde procurar primeiro
Água entra por onde a gravidade e a falha permitem. Isso torna o dano previsível o bastante para dirigir a inspeção.
| Ponto | Por que concentra entrada de água |
|---|---|
| Emenda e costura do revestimento | ponto de vedação que envelhece e abre |
| Região de apoio e suporte | o revestimento é interrompido e a água acumula |
| Flange, válvula e acessório | geometria complexa, vedação difícil de manter |
| Terminação do isolamento | borda exposta, sem acabamento ou com acabamento danificado |
| Trecho vertical acima de horizontal | a água desce pelo tubo e se acumula na mudança de direção |
| Região sob plataforma e passarela | pisoteio e respingo danificam o revestimento |
Essa lista é a malha inicial de janelas de inspeção. Começar por ela aumenta a chance de achar dano com o mínimo de remoção.
Priorizar quando a planta tem quilômetros de linha
Nenhuma planta inspeciona tudo de uma vez. A pergunta prática é por onde começar, e ela se responde cruzando probabilidade com consequência.
Probabilidade vem da condição física: estado do revestimento, idade do isolamento, histórico de reparo, regime de temperatura e exposição ao tempo. Consequência vem do que passa dentro e de onde a linha está: fluido inflamável ou tóxico, pressão de operação, proximidade de área ocupada e efeito de uma parada não programada.
| Fator | Aumenta a prioridade quando |
|---|---|
| Estado do revestimento | há rasgo, emenda aberta ou amassado visível |
| Idade do isolamento | passou do tempo previsto de vida do sistema |
| Regime térmico | a linha opera de forma intermitente ou fica parada |
| Fluido | é classe A ou B, pelo critério da NR-13 |
| Localização | passa sobre área de circulação ou equipamento crítico |
| Histórico | já houve achado de corrosão em trecho vizinho |
Linha que pontua alto nos dois eixos entra na primeira campanha. O resto entra em campanhas seguintes, e a lista é revisada a cada achado.
O tipo de isolamento muda o comportamento
Nem todo isolamento se comporta igual diante da água.
Alguns materiais absorvem e retêm umidade, mantendo o metal molhado por muito mais tempo depois de uma infiltração. Outros drenam melhor, e a água que entra tende a descer e sair. Há ainda a questão do cloreto: material que contém ou acumula cloreto concentra o agente justamente na superfície que se quer proteger, e isso pesa especialmente em aço inoxidável.
Isso não significa que exista material imune. Significa que a escolha do isolamento entra na avaliação de risco da linha, junto com temperatura e fluido, e que trocar isolamento numa reforma é oportunidade de reduzir risco futuro, não apenas de repor o que existia.
Inspecionar sem arrancar tudo
Remover todo o isolamento de uma planta é caro, demorado e cria risco próprio: revestimento remontado às pressas vira a próxima porta de entrada de água.
A abordagem razoável é por janelas. Abre-se o isolamento em pontos escolhidos, inspeciona-se, mede-se espessura, e o resultado orienta a decisão seguinte.
- Definir as janelas pelos pontos de maior probabilidade
- Abrir, inspecionar visualmente e medir espessura no ponto
- Fotografar a condição encontrada, com identificação do ponto
- Decidir, com o achado em mãos, se amplia a varredura naquele trecho
- Recompor o revestimento com vedação adequada, não improvisada
- Registrar cada janela no mapa, para a próxima campanha repetir ou evitar
Quando os primeiros pontos mostram dano, a regra muda: a amostragem deixa de ser dirigida e passa a ser sistemática naquele trecho, porque a condição que gerou o dano provavelmente se repete ao longo da linha.
Existem técnicas que reduzem a abertura, baseadas em varredura através do revestimento. Elas ajudam a priorizar, mas não substituem a verificação direta nos pontos suspeitos: indicação sem confirmação visual e sem medição continua sendo indício.
O que fazer quando acha
Achar corrosão sob isolamento não significa trocar a linha. Significa medir e decidir com dado.
A espessura remanescente comparada com a mínima admissível diz se o trecho continua apto, se precisa de reparo ou se exige substituição. Perda localizada rasa em trecho curto é um caso. Perda generalizada ao longo de metros é outro, bem mais caro.
O que não funciona é tratar o sintoma. Lixar, pintar e fechar o isolamento sem medir devolve o trecho à operação com a mesma incógnita de antes, e com a falsa sensação de que o problema foi resolvido.
Prevenir sai mais barato que achar
A prevenção age nos dois pontos que decidem: impedir a entrada de água e proteger o metal caso ela entre.
Do lado da entrada, o trabalho é de revestimento externo: emendas bem fechadas, acabamento nas terminações, vedação nos pontos de apoio, e reparo imediato de rasgo na chapa. É manutenção barata, que costuma ficar em segundo plano porque não parece urgente.
Do lado do metal, a proteção é a pintura sob o isolamento. Sistema de pintura adequado à temperatura de operação transforma entrada de água em incômodo, não em dano. Linha isolada com metal nu é linha que depende de o revestimento nunca falhar, e revestimento sempre falha.
O registro que falta na maioria das plantas
Corrosão sob isolamento é um dano que se combate com memória, e memória exige registro em três camadas.
A primeira é o mapa de janelas: onde já foi aberto, quando, e o que se encontrou. Sem ele, cada campanha reabre pontos aleatórios e perde a chance de comparar o mesmo lugar ao longo do tempo.
A segunda é o histórico de intervenção no revestimento. Trecho que teve isolamento remontado depois de um serviço é candidato a infiltração, porque remontagem feita com pressa raramente reproduz a vedação original.
A terceira é o registro do que mudou na operação. Linha que passou a operar de forma intermitente, ou que ficou parada por meses, mudou de categoria de risco mesmo sem ninguém ter encostado nela.
O número que explica o risco aqui
A Normal Climatológica do Brasil 1991-2020 do INMET traz a umidade relativa compensada da estação 82331, Manaus: média anual de 81%, pico de 85,8% em março e mínimo de 74,6% em agosto e setembro.
Não existe mês seco. Isolamento com revestimento rompido recebe água em qualquer época, e a faixa de temperatura em que a água permanece líquida contra o aço é justamente a de muita linha de utilidade.
Exercício, não caso de cliente: duas plantas idênticas, uma em clima com estação seca longa e outra aqui. A mesma falha de revestimento tem janela de ataque muito maior na segunda, e isso muda a periodicidade de inspeção, não só o cuidado na aplicação.
Por que isso pesa mais na Amazônia
Umidade alta o ano inteiro, chuva frequente e temperatura estável formam o cenário em que a água que entra no isolamento tem pouca chance de sair.
Em planta de clima seco, uma falha de revestimento pode levar anos para virar dano relevante. No Polo Industrial de Manaus, a mesma falha trabalha com umidade ambiente alta e secagem lenta. Isso não muda o método de inspeção, muda a frequência com que vale a pena olhar e a prioridade do reparo de revestimento.
Quem copia plano de inspeção de uma unidade do Sul para cá costuma subestimar exatamente este item.
O cruzamento entre probabilidade e consequência usado aqui é o mesmo que organiza a inspeção baseada em risco do parque inteiro, e vale rodar os dois juntos. Para a triagem de campo, a termografia mostra onde o isolamento está rompido ou molhado e encurta a escolha das janelas. O resultado alimenta o plano de inspeção do equipamento e, em tanque, a medição que sustenta o cálculo de vida remanescente.
