Terreno vazio é exceção
Quando se desenha uma ampliação no papel, ela parece acontecer num espaço livre. Na obra, o canteiro quase sempre encosta numa fábrica produzindo, às vezes a poucos metros da linha.
Isso muda tudo: método, prazo, preço e risco. Montagem em planta operando não é a mesma montagem feita mais devagar. É outra obra, com restrições que precisam entrar no plano antes de alguém mobilizar.
E a conta de ignorar isso não cai na obra. Cai na produção.
As três interferências que aparecem sempre
Em planta operando, o conflito se repete com nomes diferentes mas sempre nos mesmos três eixos.
Energia. Desligar um alimentador para a montagem parece local e raramente é. O diagrama elétrico da planta costuma estar desatualizado, e circuito que o desenho diz atender uma área atende três. Descobrir isso com a chave aberta significa parar linha que não tinha nada a ver com a obra.
Circulação. O caminho do caminhão, do guindaste e da carga cruza a rota de empilhadeira, a saída de emergência e o fluxo de pessoas. Não existe obra industrial que não dispute corredor com a logística interna.
Ambiente. Poeira, ruído, vibração e fumo de solda não respeitam a barreira de lona. Processo sensível para por conta própria, e sala limpa tem tolerância que o canteiro não imagina.

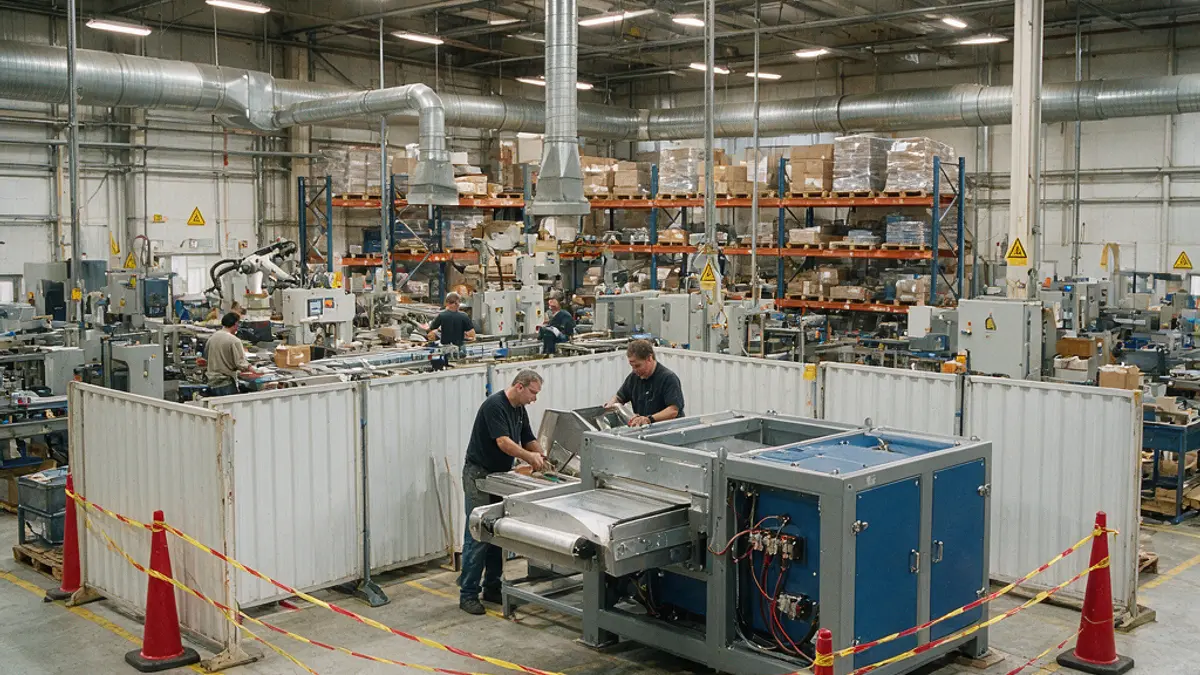

Separar a frente, de verdade
Isolamento não é fita zebrada. Em planta operando, a frente de obra precisa de separação física que impeça acesso de quem não é da obra e contenha o que a obra gera.
| Elemento | Para que serve |
|---|---|
| Barreira física fechada | impede acesso e contém respingo, fagulha e detrito |
| Lona ou tela de contenção | reduz poeira e protege equipamento sensível ao redor |
| Acesso controlado com ponto único | garante que quem entra passou pela integração da obra |
| Sinalização nas duas faces | a de dentro orienta a obra, a de fora orienta a fábrica |
| Rota de obra demarcada no piso | separa o fluxo de material da rota de empilhadeira |
| Isolamento de área sob carga suspensa | exigência da NR-18, e o item mais crítico em planta ocupada |
A barreira tem uma função que costuma passar despercebida: ela protege a obra da fábrica, não só a fábrica da obra. Equipe de montagem trabalhando com empilhadeira passando ao lado trabalha pior e mais devagar.
Içamento sobre área ocupada
Esse é o ponto de maior risco, e o que menos admite meio termo.
A NR-18 determina isolamento e sinalização da área sob carga suspensa. Em planta operando, essa área tem gente que não participa da obra, não passou pela integração e não sabe o que está acontecendo acima.
Existem duas saídas, e só duas. Liberar e isolar a área, o que quase sempre significa parar aquele trecho da operação pelo tempo do içamento. Ou mudar a rota da carga, o que pode exigir outro equipamento, outro ponto de entrada, e custa mais.
A terceira opção, que é içar com a área ocupada contando com atenção de todo mundo, não é opção. É aposta.
A norma ainda exige, quando o operador não consegue ver a carga em todo o percurso, que a operação seja orientada por ao menos um sinaleiro ou amarrador, com sistema de comunicação eficiente. Dentro de galpão, com estrutura e equipamento no caminho, a visada quase nunca é completa.
A janela de parada, e como negociá-la
Boa parte do escopo se faz com a fábrica rodando. O que não se faz é a amarração final: ligar o equipamento novo ao sistema existente, cortar e emendar tubulação em operação, energizar o painel.
Isso pede janela. E janela é moeda cara: cada hora parada tem valor conhecido pela produção, mesmo que a engenharia nunca tenha perguntado qual é.
A negociação funciona quando a obra chega com três números em vez de um pedido. O tempo real necessário, medido e não estimado com folga. O que acontece se a janela não existir, em risco e em retrabalho. E qual o custo de fazer fora do horário de produção, que às vezes é mais barato que parar.
Sequência muda em planta operando
A ordem de montagem já tem razão técnica em obra nova. Em planta operando, ela ganha uma segunda camada: o que pode ser feito sem parada vai primeiro, e o que exige janela se concentra.
Isso significa pré-montar o máximo possível fora da área, deixando para a janela só o que não dá para antecipar. Spool pré-fabricado, skid montado em bancada, painel cabeado antes de entrar. Cada hora transferida da janela para a bancada é hora que a produção não perde.
É o mesmo raciocínio da obra nova, descrito no artigo sobre ampliação de planta no PIM, só que com a restrição de janela puxando tudo para antes.
Trabalho a quente ao lado de operação
Solda e corte em planta operando exigem cuidado que obra nova não exige, porque o entorno não é controlado pela obra.
O que a área ao lado armazena, o que passa na tubulação acima, onde o respingo cai dois andares abaixo. A análise precisa olhar para fora da barreira, e não só para a frente de trabalho.
A liberação costuma vir com condição: horário, vigia de fogo, remoção de material combustível num raio definido, e desligamento de detecção de incêndio da área, que é a parte mais perigosa porque dá para esquecer de religar.
Esse último item merece procedimento próprio e lista de verificação de fim de turno. Sistema de detecção que ficou inibido depois que a obra foi embora é o cenário que transforma incidente pequeno em perda grande.
Espaço confinado e a planta que continua viva
Montagem em planta operando esbarra com frequência em espaço confinado, e a diferença para obra nova é que o espaço continua conectado a um processo vivo.
Tanque, silo, duto e vaso que seriam apenas apertados numa obra nova passam a ter risco de entrada de produto por linha que não foi bloqueada, de vapor residual, e de atmosfera que muda enquanto alguém está dentro. Bloqueio de energia e de processo deixa de ser formalidade e vira a condição que mantém a pessoa viva.
O ponto que mais falha não é o bloqueio inicial, é a manutenção dele ao longo do turno. Operação que não participou da liberação pode restabelecer uma linha achando que ajuda. Por isso o bloqueio precisa ser físico e identificado, não um aviso verbal no início do dia.
Os três registros que sustentam a convivência
Obra em planta operando gera muita decisão de campo, e decisão de campo que não vira registro desaparece na troca de turno.
- Liberação diária da frente, dizendo o que está autorizado naquele dia e por quem
- Registro de bloqueio de energia e de processo, com quem instalou e quem pode retirar
- Comunicação formal à produção antes de atividade que a afeta, com antecedência acordada
- Registro de fim de turno, confirmando o que ficou isolado, bloqueado ou inibido
- Lista de verificação do sistema de detecção e combate a incêndio da área
- Ata curta da reunião de compatibilização, com as restrições que valem na semana
O registro de fim de turno é o que mais evita susto. Ele responde a pergunta que a operação faz todo dia às cinco da tarde: o que a obra deixou aberto, e o que eu não posso religar sem falar com alguém.
Convivência tem dono
A diferença entre obra que atrapalha e obra que convive não está na técnica. Está em haver alguém com a função explícita de coordenar a fronteira.
Esse papel decide o que pode acontecer simultaneamente, avisa a produção antes e não depois, e tem autoridade para parar quando a condição combinada deixa de existir. Sem esse dono, a coordenação acontece por rádio, no dia, com a carga já suspensa.
Em obra com várias contratadas, isso vale ainda mais: cada uma entrega o seu inventário de riscos, e alguém precisa cruzar os cinco para descobrir onde um risco encosta no outro.
Quem responde pela montagem, e onde isso consta
Trabalhar dentro de planta em operação multiplica interfaces, e interface sem responsável nomeado é onde a decisão trava.
A Lei 6.496/1977 sujeita à Anotação de Responsabilidade Técnica todo contrato, escrito ou verbal, de serviço de engenharia, e manda anotar no conselho regional, que em obra de Manaus é o CREA-AM. Alcança a contratada e, porque fala de todo contrato, também o subcontrato.
Exercício, não caso de cliente: três empresas na mesma área, duas com anotação e uma subcontratada sem. Quando a produção pede para parar uma intervenção, não há com quem tratar tecnicamente pela terceira.
O que a chuva faz com o plano
Em Manaus a janela de parada e a janela de tempo bom raramente coincidem, e isso precisa estar no plano.
Içamento para com vento e chuva forte. Se o içamento estava dentro de uma parada negociada a duras penas, a parada se perde inteira. Por isso operação crítica de içamento em período chuvoso pede janela com folga, plano alternativo e critério objetivo de suspensão, definido antes para não virar discussão no momento.
Vale também lembrar que água de obra mal conduzida entra na fábrica. Pátio aberto, vala e piso demolido mudam o escoamento, e o assunto é o mesmo do artigo sobre drenagem pluvial industrial.
