Inibição de instrumento: o que a NR-13 exige antes de desligar um intertravamento

A cena que repete em toda planta

O intertravamento atua, a caldeira para, a produção para junto. O instrumento está suspeito, a peça de reposição não chegou, e alguém pergunta se não dá para inibir só até resolver.

A pergunta é legítima. A resposta errada é das duas: proibir sem base, ou liberar com um recado no livro de turno.

A NR-13 tratou disso de forma explícita, e o que ela exige não é heroísmo nem burocracia. É engenharia registrada.

O que a norma permite, em texto

Para caldeiras, o item 13.4.3.2.1 diz que a inibição provisória dos instrumentos e controles é permitida. Para vasos de pressão, o 13.5.3.2.1 repete a permissão quase palavra por palavra.

Ou seja: inibir não é infração por natureza. O que define se a inibição é regular ou irregular é o cumprimento das condições que vêm na mesma frase.

Repare na palavra que governa tudo: prévia. Análise feita depois não corrige nada, apenas documenta uma decisão que já foi tomada no escuro.

Inibição é ato com nome e assinatura

Essa é a parte que mais se perde na prática. A norma não diz que a planta pode inibir. Ela diz quem elabora e quem concorda.

A análise técnica e as medidas de contingência saem do responsável técnico do processo, que é quem sabe o que acontece quando aquela malha deixa de atuar. A anuência é do Profissional Habilitado, o PH, definido no item 13.3.2 como quem tem competência legal para exercer a profissão de engenheiro nas atividades de projeto, acompanhamento de operação e manutenção, inspeção e supervisão de inspeção desses equipamentos.

Operador não autoriza. Supervisor de turno não autoriza. Gerente de produção não autoriza. Não é hierarquia, é atribuição técnica: a norma pediu a assinatura de quem responde legalmente pelo equipamento.

O que a análise técnica precisa responder

A norma não traz formulário, e isso é bom: cada malha protege contra uma coisa diferente. O que a análise tem que entregar é clareza sobre o risco que fica descoberto.

• ✓Qual evento o instrumento ou intertravamento impede de acontecer
• ✓O que pode ocorrer se esse evento se desenvolver sem a barreira
• ✓Quais outras barreiras, independentes, cobrem o mesmo evento
• ✓Qual a probabilidade de o evento ocorrer na janela da inibição
• ✓Que condição de operação precisa ser restringida enquanto durar
• ✓Qual o prazo máximo da inibição e o que acontece se ele estourar
• ✓Quem acompanha, com que frequência, e o que dispara a parada imediata

A pergunta das outras barreiras é a mais importante. Se o instrumento inibido era a única proteção contra o evento, a inibição não mantém a segurança operacional, e aí a condição da norma simplesmente não se cumpre. O caminho passa a ser parar o equipamento, não documentar melhor.

Contingência é barreira, não aviso

Medida de contingência costuma virar frase genérica no papel: "operador atento ao parâmetro". Isso não é contingência, é esperança.

Contingência é algo que muda o estado do sistema. Acompanhamento presencial com periodicidade definida e registro, leitura local em instrumento independente, restrição de faixa de operação, redução de carga, bloqueio físico de uma linha, presença de pessoal com atribuição de parar. Tudo isso é verificável depois.

Também entra na contingência o que se proíbe durante a janela: partida, parada, mudança de carga, manobra que dependa justamente da malha inibida. Operação em regime transitório com proteção desligada é a combinação que mais aparece em análise de acidente.

O que não cabe em inibição provisória

Há coisas que a estrutura da norma não acomoda, e vale dizer com clareza.

Dispositivo de alívio de pressão não é instrumento de controle. A válvula de segurança é o último recurso físico contra sobrepressão, e a NR-13 exige, no item 13.4.1.3, que a caldeira seja dotada dela com pressão de abertura ajustada em valor igual ou inferior à PMTA. Tratar bloqueio de alívio como inibição de instrumento é confundir duas categorias diferentes de barreira.

O outro caso é o provisório que virou permanente. Inibição que atravessa meses sem revisão, sem prazo e sem reavaliação deixou de ser provisória, e a análise original já não descreve a planta que existe hoje.

A causa real quase sempre está no item anterior

Antes do item que permite inibir, a norma diz algo mais simples. O 13.4.3.2 para caldeiras e o 13.5.3.2 para vasos exigem que os instrumentos e controles sejam mantidos calibrados e em boas condições operacionais.

Vale ler os dois na ordem. A permissão de inibir existe para situação excepcional, não para contornar instrumento que nunca foi calibrado.

Planta que inibe com frequência raramente tem um problema de interpretação de norma. Tem um problema de plano de calibração, de estoque de sobressalente crítico, ou de instrumento mal especificado para a condição de processo, que alarma onde não deveria e treina a operação a desconfiar dele.

Esse é o diagnóstico que importa: inibição recorrente na mesma malha é sintoma, e o registro histórico das inibições é o lugar onde esse sintoma fica visível.

Teste funcional também tira a malha de serviço

Existe uma janela de inibição que quase ninguém chama por esse nome: o próprio teste do intertravamento.

Para verificar se a malha atua, alguém precisa simular a condição de disparo, e durante esse intervalo a proteção não está cobrindo o processo real. É inibição na prática, ainda que a intenção seja exatamente garantir que a proteção funcione.

A consequência é direta: teste de intertravamento tem que ter procedimento próprio, com a mesma lógica de contingência da inibição por falha. Qual condição de operação é permitida durante o teste, quem acompanha, o que dispara a parada se algo sair do previsto, e como se confirma que a malha voltou ao estado normal no fim.

Planta que testa proteção sem esse cuidado troca um risco conhecido por outro risco, e costuma descobrir isso no pior momento possível.

Caldeira categoria A tem exigência a mais

A NR-13 trata caldeiras por categoria, e o critério está no item 13.4.1.2: categoria A é a que opera com pressão igual ou superior a 1.960 kPa e volume acima de 100 litros; categoria B fica entre 60 kPa e 1.960 kPa, com volume acima de 100 litros e o produto da pressão em kPa pelo volume interno em metros cúbicos maior que seis.

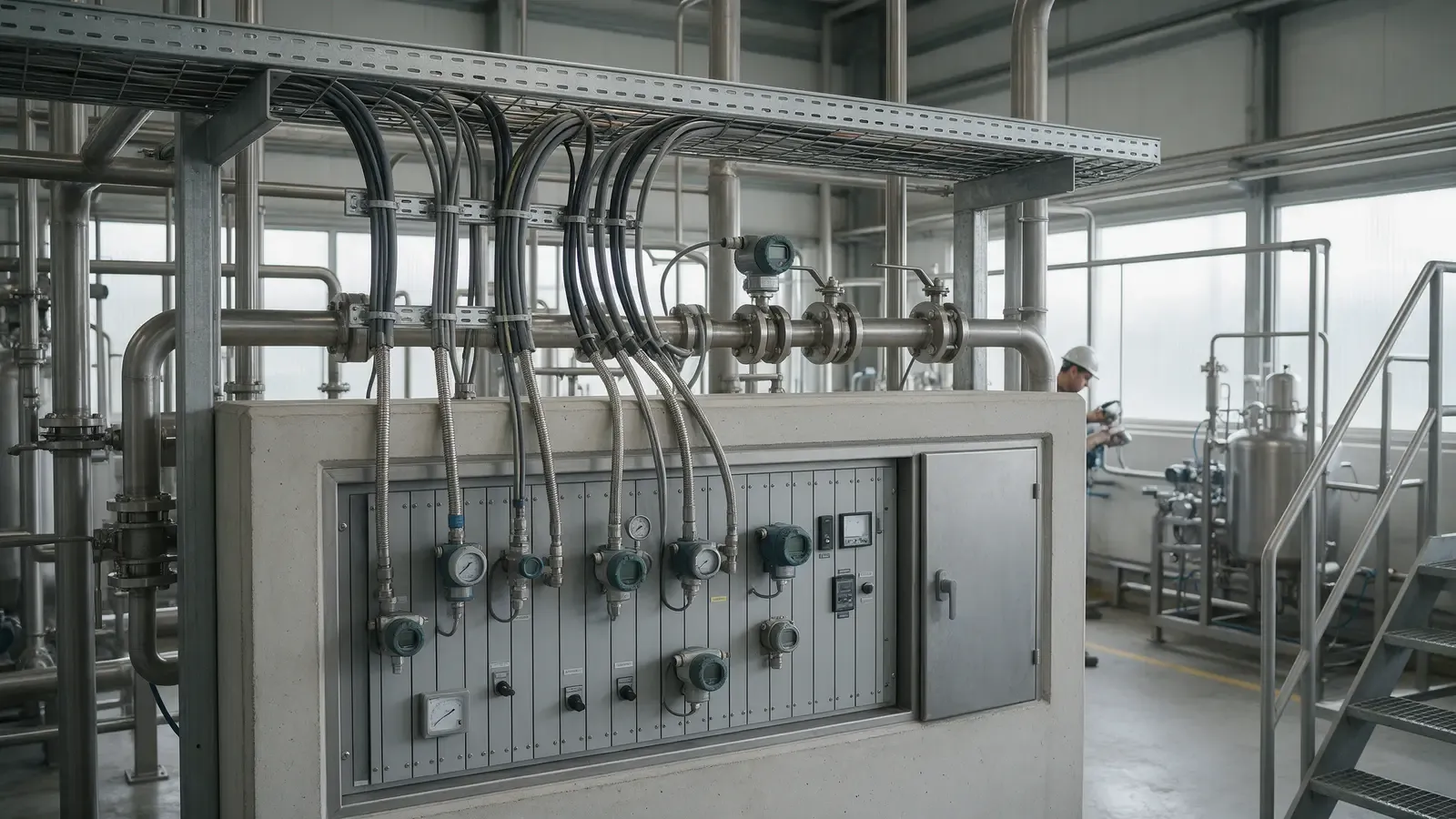

A categoria muda o que a instalação precisa ter. Pelo item 13.4.2.6, caldeira de categoria A deve possuir painel de instrumentos instalado em sala de controle. Isso importa para o assunto deste artigo porque desloca a leitura dos parâmetros críticos para longe do equipamento, e qualquer contingência que dependa de observação local precisa levar essa distância em conta.

Há ainda o item 13.4.1.3, que lista o que toda caldeira deve ter, incluindo sistema automático de controle do nível de água com intertravamento que evite o superaquecimento por alimentação deficiente. Quando a malha inibida é justamente essa, a análise técnica tem que explicar com que barreira independente o nível passa a ser garantido.

O registro que sustenta a decisão depois

Inibição bem feita deixa rastro suficiente para alguém reconstruir a decisão meses depois, sem depender da memória de quem estava no turno.

O último item costuma ser o esquecido. Religar a malha não prova que ela atua. A reabilitação se fecha com teste, e o teste entra no registro.

Quem dá a anuência tem registro no conselho

A norma pede anuência do PH. A Lei 6.496/1977 diz onde esse profissional se registra: a anotação de responsabilidade técnica é feita no conselho regional, que em planta de Manaus é o CREA-AM.

Exercício, não caso de cliente: inibição autorizada por engenheiro sem anotação para o serviço. A condição literal da norma fica cumprida no papel e vazia na prova.

Como isso aparece numa inspeção de segurança

Quem faz inspeção de segurança de caldeira ou vaso de pressão olha o equipamento e olha o histórico. Inibição ativa no momento da inspeção é item que entra no relatório, com a pergunta óbvia sobre a documentação que a sustenta.

Quando a documentação existe e está coerente, a inibição é uma decisão técnica registrada. Quando não existe, o que fica registrado é que o equipamento operou com proteção desligada sem análise, e isso muda completamente a conversa, seja com a fiscalização, seja com o seguro, seja na investigação de um incidente.

Duas leituras ajudam a fechar o assunto. A primeira é saber se o equipamento em questão está mesmo sob a norma, pelos critérios de enquadramento da NR-13. A segunda é onde a inibição aparece no ciclo: ela é exceção dentro do plano de inspeção, e a frequência com que ela se repete é um dos sinais que a inspeção baseada em risco usa para reordenar prioridade. No retorno de parada, a reabilitação das malhas entra no comissionamento, com teste e registro.
