Soldagem de tubulação: o que exigir do fornecedor antes de assinar

Duas soldas que parecem iguais

Duas empresas executam a mesma junta, no mesmo tubo, com o mesmo acabamento visual. Uma passa no ensaio. A outra também.

A diferença aparece seis meses depois, quando a inspeção pede o registro: quem soldou, com qual procedimento, qual foi o resultado daquela junta específica. Uma empresa responde em minutos. A outra entrega uma pasta com laudos genéricos e um mapa que não bate com o campo.

Soldagem industrial não se compra pelo resultado visível. Compra-se pela rastreabilidade, porque é ela que permite provar o resultado quando ninguém mais consegue olhar a junta por dentro.

As quatro verificações que decidem

Antes de preço, prazo e disponibilidade de equipe, quatro perguntas separam fornecedor de executante.

Pedir exemplo de serviço anterior é a parte mais reveladora e a menos usada. Fornecedor que tem o material pronto mostra em minutos. Quem precisa de uma semana para montar está construindo na hora, o que diz tudo sobre como vai ser na obra.

Procedimento: o documento que vem antes da primeira junta

A especificação de procedimento de soldagem, que no Brasil aparece como EPS, descreve como a junta será executada: material de base, processo, consumível, faixa de corrente e tensão, posição, pré-aquecimento quando aplicável, e sequência de passes.

Ela sozinha não vale nada. O que a valida é o registro de qualificação de procedimento, o RQPS, que documenta que uma junta foi executada seguindo aquela especificação e submetida a ensaio, com resultado aprovado.

Essa distinção é o ponto onde mais se engana quem contrata. Procedimento bonito, em formulário impecável, sem registro de qualificação que o sustente, é uma intenção escrita.

E há a faixa de validade. Um procedimento qualificado cobre um intervalo de material, espessura, diâmetro e posição. Fora dele, não vale. Obra que encontra uma condição nova e segue com o procedimento existente está executando sem cobertura.

Soldador: qualificação é por faixa, não por pessoa

Erro comum na contratação: tratar qualificação de soldador como credencial geral, tipo carteira.

Não é. Ela é vinculada a uma faixa definida, e o soldador qualificado para chapa grossa em posição plana pode não estar qualificado para tubo de pequeno diâmetro em posição fixa, que é bem mais difícil.

Para quem contrata, isso significa conferir três coisas: se cada soldador alocado tem qualificação para o que vai executar naquela obra, se essa qualificação está vigente, e se existe controle de continuidade, porque qualificação costuma exigir que o profissional esteja soldando com regularidade.

Esse controle é responsabilidade do fornecedor e tem que ser auditável pelo contratante. Lista de soldadores sem a faixa declarada não serve para conferir nada.

Mapa de juntas: o documento que amarra tudo

É a peça central da rastreabilidade, e a que mais falta.

O mapa identifica cada junta da obra com um número próprio, e associa a ela o soldador que a executou, o procedimento aplicado, a data e o resultado do ensaio. Sem ele, a obra entrega um conjunto de soldas sem identidade.

A consequência prática aparece em duas situações. Quando uma junta reprova, o mapa diz o que mais aquele soldador executou naquele período, e permite decidir se o problema é pontual ou sistêmico. E quando um vazamento aparece anos depois, o mapa diz o que foi feito ali.

Vale exigir que o mapa seja construído durante a obra, junta a junta, e não montado no fim. Mapa reconstruído de memória é ficção organizada.

Ensaio: extensão, critério e identificação

Três definições que precisam estar no contrato, não no laudo.

A extensão diz qual percentual das juntas será ensaiado, e por qual método. Isso vem do código aplicável e da criticidade da linha, não da conveniência de quem executa.

O critério de aceitação diz o que reprova. Ele também vem do código, e precisa estar declarado antes, porque critério definido depois do resultado tende a se acomodar ao resultado obtido.

E a identificação liga o laudo à junta. Laudo que diz "juntas aprovadas" sem dizer quais não permite nem rastrear nem refazer apenas o que falhou.

• ✓Percentual de ensaio por tipo de linha, definido no contrato
• ✓Método de ensaio por situação, com justificativa técnica
• ✓Critério de aceitação declarado antes da execução
• ✓Identificação individual da junta em cada laudo
• ✓Qualificação do inspetor que assina
• ✓Procedimento de reparo quando a junta reprova, e reensaio do reparo
• ✓Prazo de entrega do laudo depois da execução

O penúltimo item costuma ficar de fora e gera discussão. Junta reprovada, reparada e não reensaiada é junta sem comprovação, e o reparo é justamente o momento de maior risco de introduzir defeito novo.

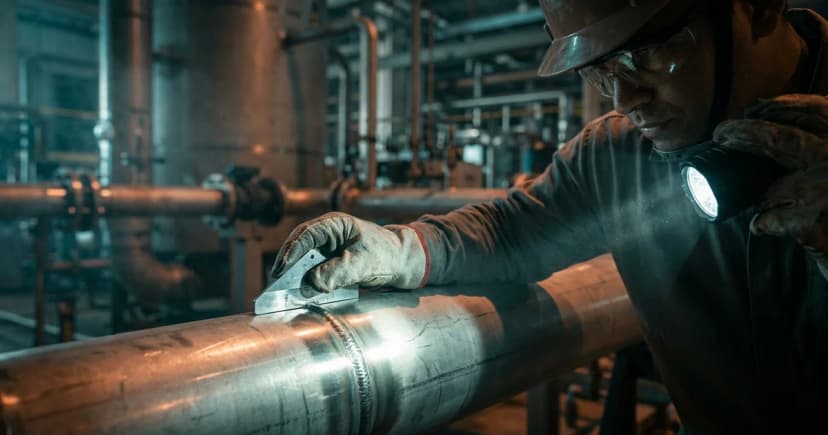

Preparação da junta: onde o defeito nasce

A maior parte do defeito que o ensaio encontra não foi criado durante a solda. Foi criado antes dela.

Chanfro fora do ângulo especificado, abertura de raiz irregular, desalinhamento entre as partes, superfície com óxido, tinta ou umidade. Cada um desses produz um tipo de descontinuidade previsível, e nenhum deles se corrige com habilidade do soldador.

Por isso a inspeção antes da solda vale mais que a inspeção depois. Verificar preparação, alinhamento, limpeza e ajuste leva minutos e evita refazer uma junta que vai levar horas.

Para quem contrata, isso aparece como pergunta ao fornecedor: existe liberação documentada antes de soldar? Quem assina? Empresa que solda primeiro e inspeciona depois trata o ensaio como triagem, e triagem é caro.

Reparo: quantas vezes a mesma junta pode ser refeita

Pergunta que quase nunca entra no contrato e que aparece em toda obra.

Junta que reprova é reparada. Junta reparada que reprova de novo é reparada outra vez. Em algum ponto, o acúmulo de ciclos térmicos no mesmo local degrada o material de base, e o reparo deixa de ser solução.

O código aplicável e o procedimento de reparo definem esse limite, e ele precisa estar declarado antes, não negociado quando a terceira reprovação acontece. Vale também definir o que acontece ao atingir o limite: corte do trecho e substituição, com a junta nova entrando no mapa como junta nova.

Reparo repetido no mesmo ponto também é sinal de outra coisa. Quando acontece com frequência, o problema raramente está na execução daquela junta: está no procedimento, no consumível ou na preparação.

Consumível e condição de campo

Item que raramente entra na avaliação do fornecedor e que decide resultado.

Eletrodo e fluxo absorvem umidade do ar. Em clima amazônico, com umidade relativa alta o ano inteiro, essa absorção é mais rápida e mais intensa. Consumível úmido introduz hidrogênio na solda, e hidrogênio produz trinca que pode aparecer horas depois da execução, já com a junta fria e aprovada visualmente.

O controle é simples e tem que existir: armazenagem em estufa, ressecagem conforme a recomendação do fabricante, e distribuição controlada em quantidade compatível com o turno.

Vale perguntar ao fornecedor como ele faz isso. Quem não tem resposta pronta provavelmente não faz, e o efeito não aparece no ensaio imediato.

A visita que vale mais que a proposta

Documento comprova método declarado. Visita comprova método praticado, e a diferença entre os dois aparece em meia hora de oficina.

• ✓Estufa de consumível ligada, com registro de temperatura, e não uma caixa no canto
• ✓Consumível identificado e separado por tipo, sem embalagem aberta ao relento
• ✓Máquina de solda com calibração ou verificação recente dos instrumentos
• ✓Bancada de preparação com gabarito, e não ajuste no olho
• ✓Área de ensaio organizada, com registro visível de atividade
• ✓Identificação de juntas sendo feita em campo, no tubo, durante a execução
• ✓Procedimento afixado na frente de trabalho, e não guardado no escritório

O último item é o teste mais rápido de todos. Procedimento que o soldador não tem à mão é procedimento que ele está executando de memória, e memória varia entre pessoas e entre dias.

A visita também responde algo que proposta nenhuma responde: qual o volume de trabalho que aquela estrutura comporta. Fornecedor com uma bancada e dois soldadores pode ser excelente e não dar conta do prazo prometido.

Prazo: por que a conta nunca fecha pela quantidade de juntas

Orçamento de soldagem costuma ser apresentado por junta ou por polegada-diâmetro, e o prazo derivado disso quase sempre decepciona.

A razão é que o tempo de solda em si é a menor parte. O ciclo completo inclui preparação, montagem e alinhamento, pré-aquecimento quando exigido, execução, inspeção visual, ensaio, e eventual reparo com reensaio. Em material que exige tratamento térmico após soldagem, acrescente o ciclo térmico com registro.

Para quem contrata, a pergunta útil não é quantas juntas por dia, é quantas juntas APROVADAS por dia, considerando o ciclo inteiro. Fornecedor que responde a segunda pergunta com naturalidade já operou com esse controle.

Esse também é o ponto em que a pré-fabricação muda a conta: em bancada, boa parte do ciclo acontece em paralelo, e o rendimento sobe sem que ninguém solde mais rápido.

Tubulação sob a NR-13 muda o contexto

Quando a linha é enquadrada, o serviço deixa de ser apenas contratual e entra num regime com obrigação própria.

A NR-13 trata de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento. Linha enquadrada tem inspeção de segurança com prazo e profissional habilitado definidos, e a documentação do serviço passa a compor o histórico que essa inspeção vai consultar.

Isso significa que o databook de soldagem não é entrega burocrática: é insumo da conformidade. Quem precisa saber se a linha entra encontra os critérios no artigo sobre enquadramento da NR-13.

Inox e material especial: a pergunta a mais

Quando a linha é de aço inoxidável ou de liga, a lista de verificação ganha itens que não existem em aço carbono, e ignorá-los produz dano que o ensaio inicial não pega.

O primeiro é a proteção da raiz. Soldar inox sem purga adequada oxida a face interna da junta, e essa face é justamente a que fica em contato com o produto. A solda passa no ensaio externo e perde resistência à corrosão onde importa.

O segundo é a contaminação por ferro. Ferramenta, escova e bancada usadas antes em aço carbono transferem partícula que vira ponto de corrosão no inox. A separação física de ferramental é regra básica de oficina e nem toda oficina tem.

O terceiro é o controle de calor. Material sensível tem limite de energia de soldagem e de temperatura entre passes, e ultrapassá-lo altera a microestrutura de forma irreversível.

Nada disso é exótico, e tudo isso é invisível na inspeção visual. Por isso entra como pergunta de contratação, não como fiscalização de obra.

Responsabilidade técnica, e o que ela cobre

Soldagem em tubulação de processo é atividade técnica, e o art. 1º da Lei 6.496/1977 é curto: "todo contrato, escrito ou verbal, para a execução de obras ou prestação de quaisquer serviços profissionais referentes à Engenharia, à Arquitetura e à Agronomia fica sujeito à Anotação de Responsabilidade Técnica". Não há faixa de valor nem porte mínimo que dispense.

O art. 2º, parágrafo 1º, diz onde a anotação é feita: no conselho regional. Serviço executado em Manaus se anota no CREA-AM, e é ali que a obra fica registrada. O art. 3º trata da ausência, com multa pela alínea "a" do art. 73 da Lei 5.194/1966.

Isso tem uma consequência que escapa na contratação: "todo contrato" alcança o subcontrato. Fornecedor que repassa a soldagem não transfere a responsabilidade, e o terceiro também anota a execução dele. Vale pedir as duas anotações.

A ART identifica quem responde e registra o escopo contratado. Vale conferir se o escopo corresponde ao serviço: ART genérica, emitida para cobrir um ano de atividades diferentes, protege menos do que aparenta.

Ela também não substitui as outras verificações. ART emitida com procedimento não qualificado continua sendo ART sobre um serviço mal executado.

Campo e bancada: onde a junta deveria ser feita

Decisão técnica com efeito direto em qualidade e prazo.

Em bancada, a junta fica em posição favorável, o acesso para ensaio é melhor, e o controle dimensional é mais fácil. Em campo, a posição é a que a linha impõe, o acesso é pior, e a condição ambiental não se controla.

Por isso a pré-fabricação de spools é a decisão que mais melhora resultado e mais encurta parada. Cada junta transferida para a bancada é uma junta executada em condição melhor e fora da janela crítica.

O limite é a montagem: alguma junta de fechamento sempre acontece em campo. O que muda é quantas, e isso se define no planejamento com o isométrico em mãos, não na semana da obra. O artigo sobre montagem em planta operando trata do efeito disso na janela de parada.

Uma conta para fazer antes de escolher pelo preço

Exercício de ordem de grandeza, não caso de cliente. Suponha uma frente de cem juntas em linha de processo e duas propostas: uma que ensaia o percentual do código com rastreabilidade por junta, outra mais barata que ensaia por amostra e documenta por lote.

Se a segunda entregar cinco juntas com defeito que o teste de pressão revela, o custo não é de cinco reparos. É identificar quais cinco, numa população sem laudo individual, o que puxa ensaio das juntas vizinhas, remontagem de acesso e novo teste do trecho.

Os números dependem da obra e não estão aqui. O que a conta mostra é a forma: a economia é por junta e o prejuízo é por trecho. Na hipótese, basta uma ocorrência para inverter a comparação.

Em que unidade o serviço é cobrado

Pergunta que decide a comparação entre propostas e quase nunca está no escopo. Solda de tubulação é orçada em unidades diferentes, e duas propostas em unidades diferentes não se comparam.

Três variáveis mudam o custo da mesma junta e precisam estar declaradas na proposta: diâmetro, espessura de parede, o que a especificação chama de schedule, e posição. Junta de duas polegadas em posição fixa, com acesso por um lado, consome mais que junta de oito polegadas girando na bancada.

E há quatro itens que precisam estar escritos como incluídos ou excluídos, porque é onde o aditivo nasce: consumível e gás, inclusive o gás de purga quando o material pede; ensaio não destrutivo no percentual previsto; mobilização, andaime e acesso; e reparo de junta reprovada.

O último é o mais importante e o menos discutido. Reparo de junta que reprovou por erro de execução é custo da contratada, não aditivo. Sem essa cláusula, cada reprovação vira negociação, e a conta cresce justamente quando a qualidade cai.

Onde cada tema se aprofunda

Este artigo organiza a contratação. Cada peça dela tem detalhe próprio, e vale indicar onde continuar.

A rastreabilidade, que é o eixo de tudo, está no artigo sobre mapa de juntas: como numerar, o que vincular e por que o mapa precisa nascer durante a obra.

A diferença entre soldar tubo de processo e soldar estrutura, que define código, critério e qualificação, está em solda de tubo de processo e solda estrutural.

O que o teste de pressão realmente garante, e o que ele não substitui, está em teste hidrostático em tubulação soldada.

A liberação da junta antes do ensaio, que evita reensaio e retrabalho, está em liberação de junta para END.

E o controle de consumível, que é onde o clima amazônico mais interfere, está em armazenagem e ressecagem de consumível.

O que separa fornecedor de executante

Fechando pelo critério prático.

Executante entrega junta soldada. Fornecedor entrega junta soldada mais a prova de que ela foi executada conforme procedimento qualificado, por profissional qualificado, com ensaio identificado e resultado registrado.

A diferença de preço entre os dois costuma ser menor que a diferença de custo quando a inspeção chega. E a segunda é fácil de verificar antes de assinar: basta pedir os documentos e observar quanto tempo demoram a aparecer.

Quem quiser o detalhe do que compõe esse dossiê encontra no artigo sobre databook de montagem, que trata do conjunto de documentos que fecha uma entrega.
