Fabricação de Estruturas Metálicas Sob Medida: Do Projeto Executivo à Montagem no PIM

1. Projeto Executivo: Cálculo Estrutural e Detalhamento

Projeto Executivo: Calculo Estrutural e Detalhamento

O processo de fabricação de estruturas metálicas sob medida inicia-se com o projeto executivo, etapa que estabelece as diretrizes técnicas para a materialização da estrutura. Este estágio abrange o cálculo estrutural e o detalhamento, fundamentais para a segurança e funcionalidade da edificação. A Solutec AM, atuando em Manaus/AM, emprega metodologias rigorosas para garantir a conformidade com as normas técnicas vigentes e as especificações do cliente.

As premissas para o cálculo estrutural consideram as ações que atuarão sobre a estrutura ao longo de sua vida útil. Estas são classificadas em ações permanentes, como o peso próprio dos elementos estruturais e de vedação; ações variáveis, que incluem cargas de utilização, equipamentos e sobrecargas; e ações acidentais, como impactos e sismos, quando aplicáveis. A correta identificação e quantificação destas ações são cruciais para a determinação das solicitações a que a estrutura será submetida.

ABNT NBR 8800 e Estados-Limite

A Solutec AM adota a ABNT NBR 8800, que estabelece os requisitos para o projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios. Esta norma preconiza a verificação da estrutura em relação aos estados-limite últimos e aos estados-limite de serviço. Os estados-limite últimos estão relacionados à segurança da estrutura contra colapso ou ruptura, enquanto os estados-limite de serviço garantem que a estrutura apresente desempenho adequado em condições normais de uso, evitando deformações excessivas ou vibrações indesejáveis.

Para o dimensionamento de perfis formados a frio, a NBR 14762 é aplicada, complementando a ABNT NBR 8800 ao abordar as particularidades desses elementos. A consideração das ações do vento é realizada conforme a NBR 6123, que define os procedimentos para a determinação das forças devidas ao vento em edificações e outras estruturas. A aplicação dessas normas assegura a robustez e a estabilidade das estruturas projetadas para o Polo Industrial de Manaus (PIM) e outras regiões.

A modelagem estrutural é desenvolvida utilizando softwares especializados, como Tekla Structures e SAP2000. Estas ferramentas permitem a criação de modelos tridimensionais precisos da estrutura, facilitando a análise de esforços, deslocamentos e a otimização do projeto. A visualização em 3D contribui para a identificação de possíveis interferências e para a comunicação eficaz entre as equipes envolvidas no projeto.

O detalhamento das ligações é uma etapa crítica, onde são definidas as conexões entre os elementos estruturais. Estas podem ser parafusadas, utilizando parafusos de alta resistência ASTM A325, ou soldadas, seguindo as diretrizes da AWS D1.1 e ASME IX. A escolha do tipo de ligação depende de fatores como a magnitude dos esforços, a facilidade de montagem e as condições ambientais. Ao final do projeto executivo, é elaborado um memorial de cálculo, documento que consolida todas as premissas, análises e resultados obtidos, servindo como registro técnico da solução adotada.

A implementação de modelos BIM em projetos estruturais facilita a visualização tridimensional e a coordenação entre as diversas disciplinas. A representação digital dos elementos estruturais, como pilares, vigas e lajes, permite a identificação precoce de possíveis conflitos. Por exemplo, a sobreposição de uma viga com uma tubulação de esgoto sanitário ou a interseção de um pilar com um eletroduto de alimentação principal pode ser detectada na fase de projeto. Esta abordagem minimiza retrabalhos e alterações dispendiosas durante a fase de construção, otimizando o cronograma e o orçamento do empreendimento. A precisão geométrica dos modelos BIM contribui para a integridade do projeto.

A detecção de interferências entre a estrutura e as instalações prediais, como sistemas hidráulicos e elétricos, é um benefício significativo da modelagem BIM. Ferramentas de detecção de colisão analisam as geometrias dos diferentes modelos (estrutural, hidráulico, elétrico) e apontam as sobreposições. Esta análise permite que os projetistas ajustem as rotas das tubulações, a localização das caixas de passagem ou o posicionamento dos elementos estruturais antes da execução. A coordenação entre as equipes de projeto é aprimorada, resultando em um projeto integrado e com menor probabilidade de incompatibilidades em campo. A verificação sistemática das interfaces entre os sistemas é fundamental para a funcionalidade da edificação.

O detalhamento de oficina, ou shop drawings, é um desdobramento crítico do projeto estrutural, especialmente em estruturas metálicas ou pré-fabricadas. Estes desenhos fornecem informações detalhadas para a fabricação e montagem dos componentes, incluindo dimensões precisas, tipos de solda, furações e especificações de materiais. A clareza e a exatidão dos shop drawings são essenciais para evitar erros na produção e na instalação. Em um contexto BIM, os modelos podem ser diretamente utilizados para gerar esses detalhamentos, garantindo a consistência entre o projeto e a execução. A qualidade do detalhamento de oficina impacta diretamente a eficiência da construção e a segurança da estrutura.

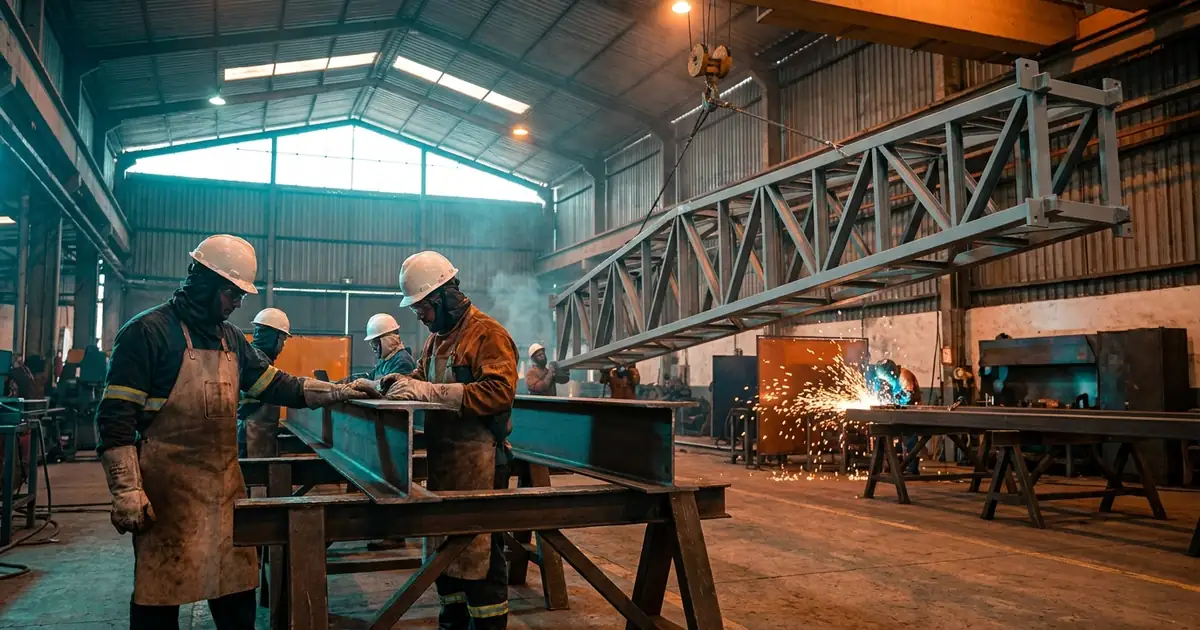

2. Processo de Fabricação: do Corte à Soldagem Qualificada

O processo de fabricação de estruturas metálicas sob medida na Solutec AM inicia-se com o recebimento rigoroso de matérias-primas. Chapas e perfis de aço, provenientes de fornecedores qualificados, são inspecionados e acompanhados de seus respectivos certificados de qualidade, que atestam a conformidade com as especificações técnicas e normas aplicáveis. Esta etapa inicial é fundamental para assegurar a rastreabilidade e a qualidade do produto final, garantindo que os materiais atendam aos requisitos de resistência e durabilidade estabelecidos em projeto, conforme a ABNT NBR 8800.

Após a inspeção e aceitação dos materiais, as peças são encaminhadas para a fase de corte. A Solutec AM emprega diversas tecnologias de corte para atender às especificidades de cada projeto. O corte a plasma é utilizado para alta precisão e velocidade em chapas de diferentes espessuras, enquanto o oxicorte é aplicado em materiais mais espessos, garantindo cortes limpos e eficientes. Para perfis e barras, serras de fita de alta capacidade são empregadas, assegurando a exatidão das dimensões e ângulos, em conformidade com o projeto executivo.

A etapa de dobra e calandragem é realizada com equipamentos modernos, capazes de conformar chapas e perfis metálicos de acordo com as geometrias complexas exigidas pelos projetos. Máquinas dobradeiras de alta tonelagem e calandras de precisão permitem a criação de componentes curvos ou angulares, essenciais para a montagem de estruturas como tanques, vasos de pressão e componentes de pontes. Este processo é executado por operadores treinados, que seguem as especificações de tolerância dimensional da NBR 14762.

Corte, Dobra e Soldagem Qualificada

A soldagem é um dos pilares da fabricação de estruturas metálicas na Solutec AM. Todos os procedimentos de soldagem são qualificados por meio de WPS (Welding Procedure Specification), em conformidade com a norma AWS D1.1. Os soldadores são certificados pela ASME IX, garantindo a habilidade e o conhecimento técnico necessários para executar soldas de alta integridade. A Solutec AM mantém um rigoroso controle de qualidade sobre as operações de soldagem, empregando técnicas que minimizam distorções e garantem a resistência estrutural das uniões.

Após a soldagem, as estruturas passam por um controle dimensional detalhado, utilizando instrumentos de medição calibrados para verificar a conformidade com as tolerâncias especificadas no projeto. Ensaios não destrutivos (END) são aplicados para assegurar a integridade das soldas e dos materiais. Ensaios por Líquido Penetrante (LP) são utilizados para detectar descontinuidades superficiais, enquanto ensaios por Ultrassom (UT) são empregados para identificar falhas internas, garantindo a qualidade e segurança das estruturas, conforme as diretrizes da NBR 15980.

A Solutec AM, com sua base operacional em Manaus e capacidade de atendimento em toda a região amazônica, incluindo Itacoatiara, assegura que todas as fases do processo de fabricação, desde o projeto executivo até a montagem final, estejam em conformidade com as normas de segurança do trabalho, como a NR-35 para trabalho em altura e a NR-18 para condições e meio ambiente de trabalho na indústria da construção. A empresa também considera os requisitos da NBR 6123 para o cálculo de cargas de vento, garantindo a estabilidade das estruturas em ambientes desafiadores.

3. Tratamento de Superfície: Jateamento e Pintura Anticorrosiva

A Solutec AM, em seus projetos de fabricação de estruturas metálicas, implementa um rigoroso processo de tratamento de superfície, essencial para a durabilidade e integridade dos componentes. Este processo inicia-se com o jateamento abrasivo, uma etapa fundamental para a remoção de contaminantes, como óxidos, carepas de laminação e resíduos de solda, preparando a superfície para a aderência dos revestimentos protetivos. A especificação para este procedimento segue a norma ISO 8501-1, buscando um grau de limpeza Sa 2.5, que indica uma superfície com poucas manchas, estrias ou sombras de contaminação.

Após o jateamento, a aplicação do primer epóxi é realizada. Este revestimento inicial, frequentemente formulado com pigmentos de zinco-rico, oferece proteção catódica à estrutura metálica, atuando como uma barreira sacrificial contra a corrosão. A escolha do primer epóxi é estratégica, considerando sua aderência superior ao substrato metálico e sua resistência a ambientes agressivos, características que contribuem significativamente para a longevidade do sistema de pintura.

A sequência de pintura prossegue com a aplicação de uma tinta intermediária, que tem a função de construir espessura de película e reforçar a proteção anticorrosiva, além de promover a compatibilidade entre o primer e o acabamento final. A seleção desta camada intermediária é feita com base na compatibilidade química com as camadas adjacentes e nas exigências de desempenho do projeto, visando otimizar a resistência mecânica e química do sistema de revestimento.

Sistema Duplex e Norma ISO 12944

O acabamento final é realizado com a aplicação de tinta poliuretano alifático. Este tipo de revestimento é selecionado por sua excelente resistência aos raios ultravioleta (UV), intemperismo e abrasão, além de manter a estética da estrutura por um período prolongado. A combinação dessas camadas forma um sistema anticorrosivo robusto, projetado para suportar as condições ambientais desafiadoras da região amazônica, caracterizada por alta umidade e temperaturas elevadas.

A Solutec AM especifica sistemas de pintura em conformidade com a norma ISO 12944, que estabelece diretrizes para a proteção anticorrosiva de estruturas de aço por sistemas de pintura. Para o ambiente do Polo Industrial de Manaus (PIM), que apresenta alta umidade e potencial corrosivo, são frequentemente adotadas as categorias de corrosividade C4 ou C5, indicando a necessidade de sistemas de pintura de alto desempenho e durabilidade estendida. A especificação reforçada é uma resposta direta às condições climáticas locais.

Como alternativa ao sistema de pintura, a galvanização a fogo pode ser empregada. Este processo, que consiste na imersão do aço em zinco fundido, cria uma camada protetora metalúrgica que oferece excelente resistência à corrosão e à abrasão. A galvanização a fogo, por sua natureza, proporciona uma proteção duradoura e uniforme, sendo uma opção viável para estruturas que demandam manutenção reduzida e alta resistência em ambientes agressivos.

A escolha entre o sistema de pintura multicamadas e a galvanização a fogo é determinada pelas especificações do projeto, pelo ambiente de exposição da estrutura e pela expectativa de vida útil. Em ambos os casos, a Solutec AM assegura a aplicação de tecnologias e processos que atendem às normas técnicas pertinentes, garantindo a integridade e a longevidade das estruturas metálicas fabricadas.

4. Transporte, Logística Amazônica e Montagem em Campo

A Solutec AM, após a conclusão da fabricação das estruturas metálicas, realiza uma etapa de pré-montagem em suas instalações. Este procedimento visa verificar o controle dimensional das peças e a compatibilidade entre os componentes, minimizando ajustes em campo. A precisão dimensional é um fator crítico para a agilidade e segurança da montagem final, sendo inspecionada conforme os requisitos do projeto executivo. Esta verificação antecipada contribui para a otimização dos prazos de entrega e para a conformidade com as especificações técnicas estabelecidas.

A logística de transporte das estruturas metálicas na região amazônica é planejada considerando as particularidades geográficas e modais. A Solutec AM emprega uma combinação de transporte fluvial e rodoviário, adaptando-se às necessidades de cada projeto. Para destinos como Manaus, Itacoatiara e Manacapuru, o transporte fluvial é frequentemente utilizado, aproveitando a vasta malha hídrica da região. Para localidades como Santarém, Boa Vista e Rio Branco, a integração com o modal rodoviário é essencial, garantindo a entrega eficiente dos componentes.

O planejamento do transporte inclui a seleção de embarcações e veículos adequados ao volume e peso das estruturas, bem como a elaboração de rotas que considerem as condições climáticas e de navegabilidade. A segurança durante o transporte é uma prioridade, com a utilização de amarrações e proteções para evitar danos aos materiais. A coordenação logística é fundamental para assegurar que as estruturas cheguem ao local de montagem dentro do cronograma estabelecido, minimizando interrupções no processo construtivo.

NR-35, Icamento e Rigging

A montagem em campo das estruturas metálicas é executada com rigoroso cumprimento das normas de segurança. A Solutec AM adota integralmente as diretrizes da NR-35, que estabelece os requisitos e as medidas de proteção para o trabalho em altura, e da NR-18, que trata das condições e meio ambiente de trabalho na indústria da construção. Todos os colaboradores envolvidos na montagem recebem treinamento específico e utilizam equipamentos de proteção individual (EPIs) adequados, garantindo a integridade física da equipe.

O içamento das estruturas é realizado com base em um plano de rigging detalhado, elaborado por profissionais qualificados. Este plano especifica os tipos de guindastes a serem utilizados, as capacidades de carga, os pontos de içamento e as sequências operacionais, visando a segurança e a eficiência da movimentação das peças. A seleção dos equipamentos de içamento é feita considerando as características do projeto e as condições do local, assegurando a estabilidade e o controle durante todo o processo.

A união das estruturas é efetuada por meio de parafusos de alta resistência, cuja torquimetragem é realizada com torquímetros calibrados, conforme as especificações da ABNT NBR 8800 e AWS D1.1. Este procedimento garante a correta aplicação do torque, prevenindo afrouxamentos e assegurando a integridade estrutural da conexão. Ao final da montagem, a Solutec AM emite a Anotação de Responsabilidade Técnica (ART) junto ao CREA-AM, atestando a conformidade técnica do projeto e da execução. É também elaborado um dossiê as-built, que documenta todas as modificações e detalhes da estrutura conforme construída, servindo como referência para futuras manutenções e inspeções.

A montagem em altura, particularmente em ambientes industriais ou de construção civil, exige a utilização de equipamentos que garantam a segurança operacional e a estabilidade estrutural. Os andaimes tubulares modulados representam uma solução comum para este fim, sendo sua configuração e instalação regidas por normas técnicas específicas. A Norma Regulamentadora 18 (NR-18) estabelece diretrizes para as condições e o meio ambiente de trabalho na indústria da construção, incluindo requisitos detalhados para a montagem, desmontagem e utilização de andaimes. A conformidade com a NR-18 é imperativa, abrangendo desde a seleção dos componentes até a inspeção periódica da estrutura montada. Aspectos como a capacidade de carga, o nivelamento da base, o travamento dos elementos e a instalação de guarda-corpos são criteriosamente definidos para mitigar riscos de acidentes e falhas estruturais.

A integridade estrutural dos andaimes tubulares modulados depende diretamente da correta união de seus componentes. Neste contexto, a aplicação de parafusos de alta resistência é um procedimento crítico. Estes elementos de fixação, frequentemente submetidos a cargas elevadas, requerem um controle preciso da tensão de aperto durante a montagem. A aplicação de torque inadequado, seja ele insuficiente ou excessivo, pode comprometer a estabilidade do conjunto. Um aperto insuficiente pode resultar em folgas e movimentos indesejados, enquanto um aperto excessivo pode induzir tensões residuais que excedem o limite elástico do material, levando à fadiga ou ruptura prematura do parafuso. A especificação do torque de aperto é determinada por cálculos de engenharia que consideram o diâmetro do parafuso, o material, a classe de resistência e as cargas esperadas.

Para assegurar a tensão adequada nos parafusos de alta resistência, são empregados métodos e ferramentas específicas. O uso de torquímetros calibrados é fundamental para aplicar o torque prescrito com precisão. Em aplicações mais críticas, técnicas como o método de aperto por ângulo ou a utilização de parafusos com indicadores de tensão podem ser adotadas. O controle da tensão não se restringe apenas à fase de montagem inicial; inspeções periódicas são necessárias para verificar a manutenção do aperto ao longo do tempo, especialmente em estruturas sujeitas a vibrações ou variações térmicas. A documentação de todos os procedimentos de aperto e inspeção é uma prática recomendada, fornecendo um registro auditável da conformidade com as especificações técnicas e as normas de segurança. A atenção a estes detalhes técnicos é um fator determinante para a segurança e a longevidade operacional das estruturas de andaimes.

Estruturas Metálicas Sob Medida com a Solutec AM

A Solutec AM projeta e fabrica estruturas metálicas industriais em Manaus, com responsabilidade técnica registrada (ART CREA-AM), soldadores qualificados ASME IX, controle dimensional rastreável e dossiê QA/QC documentado. A fabricação observa ABNT NBR 8800, NBR 14762 e AWS D1.1, com sistemas anticorrosivos dimensionados para a Amazônia.

O atendimento abrange pipe-racks, mezaninos, plataformas, galpões industriais e suportes de equipamentos para o Polo Industrial de Manaus, Manacapuru, Santarém, Boa Vista e demais cidades da Região Norte.
