Manutenção de Trocadores de Calor: Limpeza, Teste de Estanqueidade e Retubagem
Limpeza, teste de estanqueidade, inspeção por eddy current e retubagem do feixe tubular conforme TEMA, ASME e NR-13
- Aléxia Perrone|
- 09/07/2026|
- 9 min de leitura
A manutenção de trocadores de calor casco e tubos compreende a limpeza por hidrojateamento de alta pressão e via química, o teste de estanqueidade e a retubagem do feixe tubular, restabelecendo a troca térmica e a integridade do equipamento. O processo é regido pelas normas TEMA, API 660, ASME Seção VIII Div. 1 e, por se tratar de vaso de pressão, pela NR-13.
Neste Artigo Você Verá:
1. Falhas e Patologias em Trocadores de Calor Casco e Tubos
A manutenção de trocadores de calor preserva a eficiência térmica e a integridade de equipamentos críticos no Polo Industrial de Manaus. O trocador casco e tubos é o tipo mais empregado na indústria, classificado pela TEMA nas classes R, C e B conforme a severidade do serviço, e detalhado pela API 660 em aplicações de refino e petroquímica.
A incrustação, ou fouling, é a patologia mais comum. Depósitos orgânicos, inorgânicos e biológicos reduzem o coeficiente global de troca térmica, elevam a perda de carga e aumentam a temperatura de aproximação. O resultado é maior consumo energético, perda de produção e risco de superaquecimento localizado nos tubos.
A corrosão manifesta-se de forma uniforme, por pites ou sob tensão, sobretudo nas juntas tubo-espelho e em ligas expostas a cloretos. O clima quente e úmido da Amazônia agrava o ataque corrosivo, exigindo seleção criteriosa de materiais e inspeção periódica para detectar a perda de espessura antes da falha.
A erosão ocorre em regiões de alta velocidade, como a entrada dos tubos e as janelas das chicanas, gerando afinamento localizado. A fadiga térmica, por sua vez, surge em espelhos, soldas e cabeçotes submetidos a ciclos de partida e parada, formando trincas que comprometem a estanqueidade do equipamento.
Fouling, Corrosão e Vazamento na Mandrilagem
O vazamento na mandrilagem é uma falha recorrente na união tubo-espelho. Expansão insuficiente, sobre-expansão, ataque corrosivo na interface ou carregamentos térmicos cíclicos rompem a vedação entre o tubo e o furo do espelho, permitindo a mistura indevida dos fluidos do lado casco e do lado tubos.
A Solutec AM diagnostica essas patologias por inspeção visual interna, medição de espessura por ultrassom e ensaios por correntes parasitas. O mapeamento da condição de cada tubo orienta a decisão entre limpeza, tamponamento de tubos isolados ou retubagem completa do feixe, sempre fundamentada por cálculo e formalizada com ART CREA-AM.
A periodicidade da intervenção depende do fluido, da temperatura e do histórico do equipamento. Trocadores enquadrados como vasos de pressão seguem o regime de inspeção da NR-13, com avaliação que antecipa a perda de desempenho térmico e evita paradas não programadas em Manaus, Coari e Manacapuru.
2. Limpeza de Trocadores: Hidrojateamento, Química e Mecânica
A limpeza de trocadores de calor restabelece o coeficiente de troca térmica e reduz a perda de carga. A escolha do método considera o tipo de incrustação, a liga dos tubos e a possibilidade de remoção do feixe. A Solutec AM avalia cada caso para combinar eficácia de remoção e preservação da integridade dos tubos.
O hidrojateamento de alta pressão é o método mais aplicado. A limpeza de manutenção opera tipicamente entre 70 e 140 MPa, enquanto incrustações pesadas demandam sistemas de ultra-alta pressão. O procedimento exige controle rigoroso de pressão e do diâmetro do bico para não danificar tubos de parede fina, observando a segurança em jateamento.
A limpeza mecânica emprega escovas, mandris rotativos e brocas flexíveis introduzidos tubo a tubo, adequada a incrustações duras em feixes removíveis. Já a limpeza química circula soluções ácidas inibidas, alcalinas ou quelantes em circuito fechado, compatíveis com a liga, conforme as práticas de desincrustação da ASME PCC-2, Artigo 6.
Limpeza Lado Casco e Lado Tubos

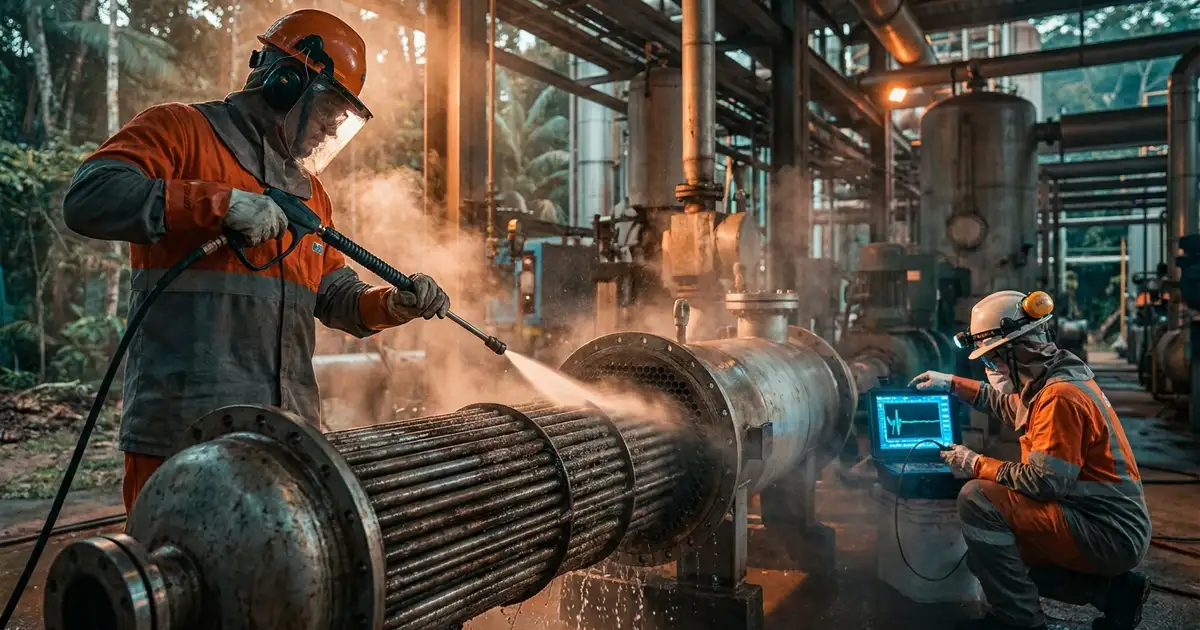

A limpeza do lado tubos é direta quando o feixe é removível, permitindo acesso interno para jateamento e limpeza mecânica. A Solutec AM ajusta a pressão e o tipo de bico à espessura do tubo, evitando erosão induzida pela própria limpeza e preservando a parede remanescente medida em inspeção.
A limpeza do lado casco é mais restrita, normalmente executada por jateamento entre as chicanas após a remoção das tampas e do feixe. Em trocadores de feixe fixo, a limpeza química predomina, pois o acesso mecânico externo aos tubos é limitado pela geometria interna do equipamento.
A definição do método e da frequência de limpeza integra o plano de manutenção do ativo. A Solutec AM registra a condição antes e depois da intervenção, demonstrando a recuperação do desempenho térmico e subsidiando a programação das próximas paradas em unidades de Manaus, Porto Velho e Belém.
3. Teste de Estanqueidade e Retubagem do Feixe Tubular
O teste de estanqueidade comprova a integridade do trocador após manutenção ou reparo. O teste hidrostático, aplicável a equipamentos enquadrados como vasos de pressão, segue o parágrafo UG-99 da ASME Seção VIII Divisão 1, com pressão de teste superior à de projeto, corrigida pelas tensões admissíveis do material.
A NR-13 exige teste hidrostático na entrada em operação, após grandes reparos como a substituição de feixe e quando determinado por profissional habilitado, com pressão não inferior a 1,25 vez a PMTA, salvo restrição de projeto. O teste pneumático, previsto na UG-100 da ASME VIII, é reservado a casos em que o hidrostático é inviável, por envolver maior risco.
A detecção de vazamento tubo a tubo combina o teste de estanqueidade localizado com ensaios não destrutivos. O ensaio por correntes parasitas, conforme a ASME Seção V, aplica-se a tubos não ferromagnéticos como cobre-níquel, inox austenítico e titânio, identificando perda de parede, trincas e obstruções ao longo do comprimento do tubo.
Eddy Current, Mandrilagem e Substituição de Feixe
A retubagem substitui o feixe tubular quando o número de tubos comprometidos torna o tamponamento inviável ou quando a perda de espessura é generalizada. A seleção do material segue a aplicação: aço carbono ASTM A179, inox ASTM A249, cobre-níquel ASTM B111 ou titânio ASTM B338, conforme o fluido e a corrosividade do serviço.
A união tubo-espelho é feita por mandrilagem, com expansão controlada do tubo no furo, ou por mandrilagem com solda de vedação em serviços severos. A soldagem integral exige qualificação de procedimento e de soldadores conforme a ASME Seção IX. O projeto de reparo observa a ASME PCC-2 e a aprovação de profissional habilitado.
O procedimento de retubagem encadeia a remoção dos tubos danificados, a usinagem e inspeção dos furos do espelho, a fabricação dos novos tubos, a mandrilagem com controle de curso e o teste hidrostático final. Após a substituição do feixe, a NR-13 determina inspeção extraordinária antes do retorno à operação.
Dado Técnico: O ensaio por correntes parasitas (eddy current) conforme ASME Seção V detecta perda de parede e trincas em tubos não ferromagnéticos (Cu-Ni, inox austenítico, titânio). Após retubagem total, a NR-13 obriga inspeção extraordinária e teste hidrostático antes da volta à operação.
4. Manutenção de Trocadores de Calor com a Solutec AM
A Solutec AM executa a manutenção completa de trocadores de calor: diagnóstico, limpeza, teste de estanqueidade e retubagem. Cada etapa observa a TEMA, a ASME Seção VIII, a ASME PCC-2, a API 660 e a NR-13, com responsabilidade técnica formalizada por ART CREA-AM em Manaus e em toda a Região Norte.
O prontuário do vaso de pressão consolida os dados de projeto, os relatórios de inspeção, os certificados de materiais e os registros de reparo. A Solutec AM mantém a rastreabilidade exigida pela NR-13, condição essencial para a conformidade legal e para a gestão de integridade do equipamento ao longo de sua vida útil.
A intervenção planejada reduz o custo total. A limpeza recupera eficiência térmica e reduz o consumo energético, enquanto a retubagem programada evita a falha catastrófica e a contaminação cruzada entre fluidos. A Solutec AM alinha o plano de manutenção às paradas da unidade, minimizando o tempo de equipamento fora de operação.
Por Que Contratar a Solutec AM para Trocadores de Calor
A Solutec AM reúne inspeção, ensaios não destrutivos, limpeza especializada e retubagem em um único fornecedor habilitado. A integração dessas frentes encurta o prazo de parada, garante a coerência técnica do reparo e assegura que o teste de estanqueidade final comprove a integridade do equipamento antes do retorno à produção.
Cada serviço encerra-se com dossiê técnico contendo os relatórios de inspeção, o ensaio por correntes parasitas, o memorial do reparo, os certificados dos tubos e a ART CREA-AM. A atuação abrange o Polo Industrial de Manaus, Coari, Manacapuru, Porto Velho, Belém e toda a Amazônia Legal, com equipes qualificadas para serviços em vasos de pressão.
A manutenção de trocadores de calor casco e tubos exige limpeza por hidrojateamento ou química conforme ASME PCC-2, teste de estanqueidade hidrostático conforme ASME VIII e NR-13, inspeção por correntes parasitas conforme ASME Seção V e retubagem com mandrilagem qualificada. A Solutec AM executa com ART CREA-AM, prontuário NR-13 e dossiê técnico completo.
Recupere a Eficiência do Seu Trocador de Calor
O fouling e a corrosão reduzem silenciosamente a eficiência térmica e elevam o consumo energético do trocador. A Solutec AM oferece o diagnóstico, a limpeza especializada, o teste de estanqueidade e a retubagem, com responsabilidade formalizada por ART CREA-AM e conformidade com a NR-13 e a ASME Seção VIII.
Solicite uma avaliação técnica dos seus trocadores de calor em Manaus ou em qualquer cidade da Região Norte. A equipe da Solutec AM realiza a inspeção, executa a manutenção adequada e emite o laudo que comprova a integridade do equipamento, preservando a continuidade operacional na Amazônia Legal.
Artigos Relacionados
Como Reduzir Seus Riscos?
❌ Risco
Falta de ART: Serviços sem Anotação de Responsabilidade Técnica expõem o contratante a multas e irregularidades.
✅ Solução
A Solutec AM inclui ART em todas as propostas, emitida por engenheiros CREA-AM.
❌ Risco
Sem rastreabilidade: Ausência de documentação técnica impossibilita auditorias e manutenção preventiva.
✅ Solução
Dossiê técnico QA/QC digital com rastreabilidade completa por serviço executado.
❌ Risco
Material não certificado: Materiais sem certificação ABNT/ASTM comprometem a segurança e durabilidade das instalações.
✅ Solução
Utilizamos exclusivamente materiais certificados conforme normas ABNT e ASTM aplicáveis.
Perguntas Frequentes
Sobre Manutenção de Trocadores de Calor: Limpeza, Teste de Estanqueidade e Retubagem
P:Quais as principais falhas em trocadores casco e tubos?
Incrustação (fouling), corrosão, erosão, vazamento na mandrilagem e trincas por fadiga térmica. A incrustação reduz o coeficiente de troca térmica; a corrosão e a erosão diminuem a espessura dos tubos. A inspeção segue a API 660 e a ASME Seção VIII, com medição por correntes parasitas.
P:Como é feita a limpeza de um trocador de calor?
Por hidrojateamento de alta pressão (70 a 140 MPa) no lado dos tubos, limpeza química com soluções específicas no lado casco e limpeza mecânica complementar. A seleção depende do tipo de depósito e do material dos tubos, conforme procedimento técnico e normas TEMA.
P:Qual a pressão e a norma do teste de estanqueidade?
O teste hidrostático é executado a 1,25×PMTA conforme a ASME Seção VIII Div. 1 (UG-99). A detecção de vazamento por tubo usa correntes parasitas (eddy current) conforme a ASME Seção V. A NR-13 exige o teste em vasos de pressão por profissional habilitado com ART CREA-AM.
P:O que é retubagem e quando substituir o feixe?
A retubagem é a substituição do feixe tubular por novos tubos (ASTM A179, A249, B111 ou B338), fixados por mandrilagem ou soldagem no espelho. Indica-se quando a perda de espessura, o número de tubos tamponados ou a fadiga inviabilizam reparos pontuais, restabelecendo a integridade do equipamento.
P:Qual a periodicidade de inspeção conforme a NR-13?
Trocadores enquadrados como vasos de pressão seguem os prazos da NR-13, que variam conforme a categoria e o histórico do equipamento, com inspeções interna e externa. O Profissional Habilitado define a periodicidade e os ensaios complementares, registrando tudo em laudo com ART CREA-AM.
Resumo Estratégico
A manutenção de trocadores de calor casco e tubos exige limpeza por hidrojateamento de 70 a 140 MPa e limpeza química, teste de estanqueidade hidrostático a 1,25×PMTA, inspeção por correntes parasitas conforme a ASME Seção V e retubagem do feixe com tubos ASTM por mandrilagem ou soldagem. As normas TEMA, API 660, ASME Seção VIII Div. 1 e NR-13 regem o equipamento. A Solutec AM executa com laudo técnico, qualificação ASME Seção IX e ART CREA-AM no Polo Industrial de Manaus e na Amazônia Legal.
