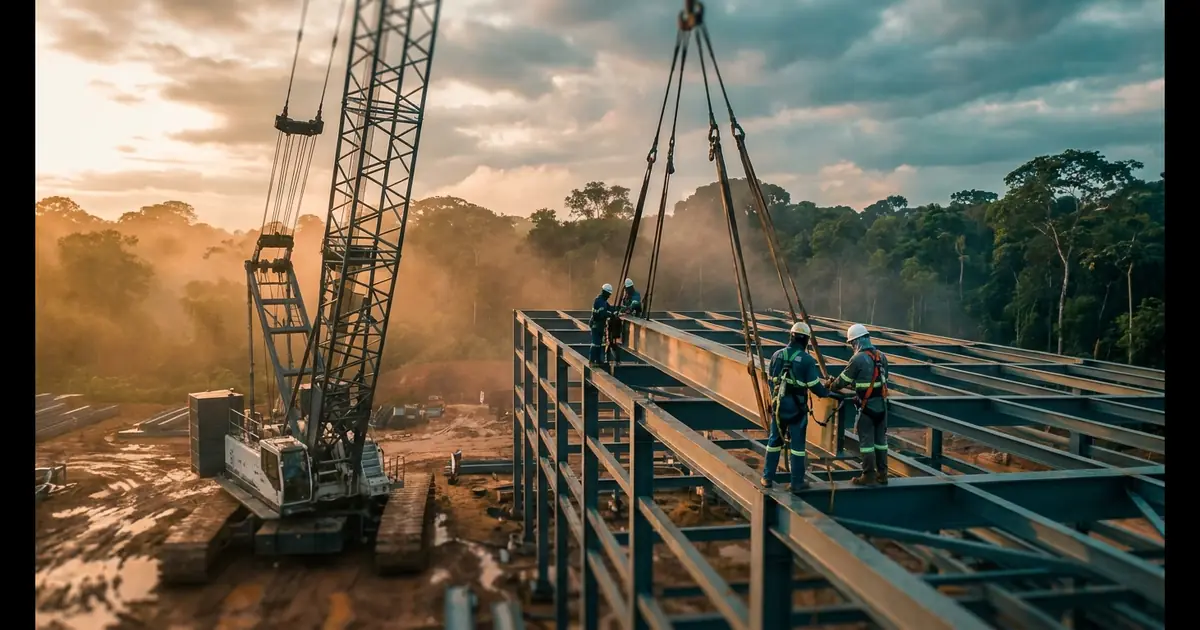

Montagem de Estruturas Metálicas em Altura: Rigging, Içamento e NR-35
Plano de rigging, seleção de guindaste, segurança em altura e execução técnica da montagem
- Aléxia Perrone|
- 23/06/2026|
- 13 min de leitura
A montagem de estruturas metálicas em altura exige planejamento rigoroso e execução conforme as normas técnicas. Inicia-se com o plano de rigging, que detalha o içamento e o posicionamento das peças. A segurança dos trabalhadores é primordial, observando-se estritamente a NR-35 (Trabalho em Altura), que estabelece os requisitos e as medidas de proteção.
Neste Artigo Você Verá:
1. Planejamento do Içamento: Plano de Rigging e Estudo de Cargas
O planejamento do içamento de estruturas metálicas em altura exige um rigor técnico elevado, especialmente no Polo Industrial de Manaus. A Solutec AM estabelece o plano de rigging como documento de engenharia obrigatório. Este detalha os procedimentos e cálculos para a movimentação segura de cargas pesadas, observando as diretrizes da NR-11, NR-12 e NR-18.
Um estudo de cargas minucioso compreende a determinação precisa do peso da peça e seu centro de gravidade. A identificação correta dos pontos de içamento é crucial para o balanceamento da estrutura. A Solutec AM garante que estes elementos sejam dimensionados conforme a ABNT NBR 8800:2008, prevenindo sobrecargas e instabilidades durante a operação.
A seleção do equipamento de içamento é realizada com base no peso da carga e no raio de operação necessário. A Solutec AM utiliza tabelas de carga de guindastes, como as preconizadas pela ASME B30.5, para assegurar que a capacidade do equipamento seja compatível com a demanda. Esta etapa é fundamental para a segurança e eficiência da montagem em Manaus e outras localidades como Itacoatiara.
A responsabilidade técnica do projeto de montagem de estruturas metálicas em altura é formalizada pela ART CREA-AM. Este documento atesta que o planejamento e a execução estão sob a supervisão de profissionais habilitados. A Solutec AM assegura que todos os projetos de içamento observem esta exigência legal, garantindo a conformidade e a segurança das operações.
Memorial de Rigging, Centro de Gravidade e Fator de Carga
O memorial de cálculo de rigging detalha todos os cálculos envolvidos na operação, incluindo o peso total da carga, esforços nas lingas e verificação da capacidade do guindaste. A Solutec AM elabora este documento técnico para cada projeto, abrangendo a análise de reações nos pontos de içamento e a estabilidade do equipamento, conforme as diretrizes da NR-11.
A determinação precisa do centro de gravidade da peça é um passo crítico para evitar desequilíbrios e sobrecargas em componentes. A Solutec AM aplica fatores de segurança adequados para lingas e acessórios, tipicamente ≥ 4 ou 5. Além disso, um fator dinâmico de carga, geralmente entre 1,1 e 1,3, é aplicado para considerar impactos e movimentos do guindaste, conforme a NR-18.
A seleção do guindaste é orientada pela tabela de carga do equipamento, que relaciona a capacidade admissível ao raio de operação e ao ângulo da linga. A Solutec AM garante que a carga de cálculo, que inclui o fator dinâmico, esteja sempre abaixo da capacidade indicada na tabela do guindaste. Este procedimento é fundamental para a montagem de estruturas metálicas em altura, seja em Manaus ou em Marabá.
A Solutec AM estabelece que o planejamento de içamento de estruturas metálicas em Manaus exige uma avaliação criteriosa do solo e da base. Conforme a NR-18, é fundamental verificar a capacidade de suporte do terreno para o posicionamento seguro do guindaste e a correta instalação das sapatas ou outriggers. Este estudo também observa a identificação de interferências aéreas, como linhas elétricas, para prevenir acidentes e garantir a segurança operacional.
Adicionalmente, a Solutec AM preconiza a análise das condições climáticas amazônicas. A presença de chuva intensa e ventos fortes exige a definição de um limite de velocidade de vento para a suspensão das operações de içamento, conforme as boas práticas de engenharia e a NR-35. A observância rigorosa destes parâmetros é crucial para a segurança da equipe e a integridade das estruturas durante o processo.
2. Equipamentos de Içamento: Guindastes, Lingas e Acessórios
A Solutec AM estabelece a seleção e o uso de sistemas de içamento conforme as normas regulamentadoras e técnicas vigentes. A observância da NR-12, NR-11, ASME B30.5, ASME B30.9 e ABNT NBR 16325 (partes 1 e 2) é fundamental para a segurança operacional. Estes padrões determinam os requisitos para a utilização segura de equipamentos e acessórios em operações de içamento industrial.
A seleção do guindaste é um critério técnico que considera a capacidade e o alcance necessários para a tarefa. O guindaste sobre esteiras, regido pela ASME B30.5, oferece alta capacidade e estabilidade em terrenos irregulares, sendo adequado para grandes estruturas. O guindaste hidráulico sobre caminhão, incluindo o munck, proporciona mobilidade e rapidez na montagem, ideal para peças de médio porte e apoio logístico em obras como as de Itacoatiara. Gruas são empregadas em edificações, oferecendo um raio de atuação consistente.
A Solutec AM emprega diversas tipologias de guindastes, cada qual com características específicas para otimizar as operações. O guindaste sobre esteiras (crawler) é indicado para projetos que exigem alta capacidade e estabilidade em solos não preparados, como em grandes obras de infraestrutura na Amazônia Legal. O guindaste hidráulico sobre caminhão (truck crane) oferece mobilidade e agilidade, sendo adequado para içamento de vigas e módulos pré-fabricados no Polo Industrial de Manaus. O guindauto (munck) é uma versão articulada, com menor capacidade, ideal para peças médias e apoio logístico interno.
A montagem de estruturas e o posicionamento de cargas em altura são realizados com o suporte de plataformas elevatórias e cestos aéreos. Estes equipamentos garantem o acesso seguro dos operadores aos pontos de içamento e fixação, conforme as exigências da NR-12. A utilização adequada destes dispositivos é crucial para a segurança e eficiência das operações em projetos industriais e de infraestrutura, incluindo aqueles executados em localidades como Tefé.
Lingas, Manilhas e Inspeção de Acessórios conforme ASME B30.9
A Solutec AM utiliza diversos tipos de lingas, selecionadas conforme a aplicação e as características da carga. Lingas de cabo de aço, regulamentadas pela ABNT NBR 16325, oferecem alta resistência à abrasão e temperatura, sendo empregadas em estruturas pesadas. Lingas de cinta têxtil (poliéster, poliamida) são leves e não danificam superfícies, ideais para perfis pintados. Lingas de corrente (grau 8/10) são robustas para ambientes severos e cargas com arestas vivas, conforme a ASME B30.9.
Os acessórios de içamento, como manilhas, ganchos e balancins, são dimensionados com base na Carga de Trabalho Segura (WLL) e Fator de Segurança. A Solutec AM observa as diretrizes da ABNT NBR 16325 e as práticas da ASME B30.9 para a seleção e uso desses componentes. Cada acessório deve possuir marcação visível com WLL, classe de aço e identificação do fabricante, garantindo a rastreabilidade e a conformidade técnica.
A inspeção periódica dos acessórios de içamento é uma exigência da NR-12 e da ASME B30.9, com critérios de descarte rigorosos. Para cabos de aço, verifica-se o número de arames partidos e deformações. Cintas têxteis são inspecionadas quanto a cortes e abrasão. Correntes são avaliadas por alongamento e fissuras. Ganchos e manilhas são descartados em caso de abertura excessiva ou trincas, assegurando a integridade das operações de içamento.
A Solutec AM estabelece a importância do uso de balancins (spreader bars) e vigas de içamento no Polo Industrial de Manaus. Estes dispositivos são fundamentais para a distribuição uniforme de cargas e o controle preciso do ângulo das lingas, conforme preconiza a ABNT NBR 8800:2008. A correta aplicação minimiza tensões excessivas nos pontos de içamento, observando as diretrizes de segurança da NR-11 e NR-18.
A Solutec AM exige que todos os guindastes e acessórios de içamento possuam certificação e teste de carga documentados, com rastreabilidade completa. Este procedimento é essencial para a segurança operacional, conforme a NR-12 e a ASME B30.5. O registro detalhado dos equipamentos, incluindo laudos e ART CREA-AM, assegura a conformidade e a manutenção preventiva no exigente ambiente industrial do Polo de Manaus.
Dado Técnico: Conforme a ASME B30.9, lingas com ângulo de trabalho de 60° mantêm a capacidade próxima da nominal, mas a 30° a carga sobre cada perna pode dobrar — o ângulo entre as pernas da linga deve ser controlado e nunca inferior a 30°.
3. NR-35 e NR-18: Trabalho em Altura e Segurança na Montagem
A Solutec AM estabelece que o trabalho em altura, especialmente na montagem de estruturas metálicas, exige conformidade rigorosa com a legislação. A Norma Regulamentadora NR-35 define trabalho em altura como qualquer atividade executada acima de 2,00 metros do nível inferior, onde há risco de queda. Esta norma preconiza requisitos mínimos de proteção, abrangendo desde o planejamento até a execução das tarefas.
A capacitação dos montadores é um pilar fundamental para a segurança. A NR-35 determina que todo trabalhador envolvido em atividades em altura deve receber treinamento inicial, com carga horária mínima de 8 horas, abordando conteúdo teórico e prático. A Solutec AM observa a necessidade de reciclagem periódica, geralmente a cada dois anos, ou em situações específicas que alterem as condições de trabalho ou métodos.
Antes do início de qualquer atividade em altura, a Solutec AM exige a elaboração de uma Análise de Risco (AR) detalhada. Este documento identifica perigos potenciais, como quedas, choques elétricos e intempéries, e estabelece as medidas de controle necessárias. A AR é crucial para planejar a sequência de montagem e garantir a estabilidade da estrutura, considerando o contexto do Polo Industrial de Manaus ou em projetos em Marabá.
Complementar à AR, a Permissão de Trabalho (PT) é um documento obrigatório que formaliza as condições para a execução das atividades em altura. A PT especifica os Equipamentos de Proteção Individual (EPIs) e Coletiva (EPCs) a serem utilizados, os responsáveis pela supervisão e o prazo de validade da permissão. A Solutec AM assegura que a PT seja emitida e compreendida por todos os envolvidos, como em projetos em Palmas.
Análise de Risco, Permissão de Trabalho e Sistemas de Ancoragem
Os sistemas de proteção contra quedas (SPQ) são essenciais, conforme a NR-35 e NR-06. A Solutec AM utiliza o cinto de segurança tipo paraquedista, com talabarte duplo e absorvedor de energia, que permite a movimentação contínua com a linha de vida sempre conectada. O trava-quedas, seja deslizante ou retrátil, é selecionado conforme o sistema de ancoragem específico para cada situação de trabalho.
Os pontos e linhas de ancoragem são dimensionados por engenheiro, observando as normas ABNT NBR 16325 e ABNT NBR 15837. A Solutec AM garante que esses sistemas suportem os esforços decorrentes de uma queda, com fator de segurança adequado, geralmente com capacidade mínima de 12 kN por ponto para retenção. Em linhas de vida horizontais, o cálculo estrutural considera o vão, flecha, número de usuários e a estrutura de fixação.
A Solutec AM também atende às diretrizes da NR-18, que regulamenta as condições e o meio ambiente de trabalho na indústria da construção. Isso inclui o isolamento e a sinalização adequada das áreas de trabalho em altura, prevenindo acessos não autorizados e protegendo terceiros. A correta utilização de EPIs e EPCs, conforme a NR-06, é monitorada para garantir a segurança em todas as etapas da montagem, seja em Manaus ou em cidades como Itacoatiara e Tefé.
A Solutec AM estabelece que o trabalho em altura exige a elaboração e implementação de um Plano de Resgate em Altura, conforme preconiza a NR-35. Este plano detalha os procedimentos para situações de emergência, incluindo a designação de uma equipe de resgate devidamente treinada e equipada. A prontidão para agir em casos de acidentes é fundamental para a segurança dos colaboradores.
A supervisão do trabalho em altura, conforme a NR-35, deve ser realizada por um profissional habilitado, garantindo a conformidade com os requisitos de segurança. A Solutec AM observa a integração deste processo com o Programa de Gerenciamento de Riscos (PGR) e o Programa de Controle Médico de Saúde Ocupacional (PCMSO), ambos regidos pela NR-01. A aptidão médica dos trabalhadores é um pré-requisito essencial para a execução segura das atividades.
Dado Técnico: A NR-35 aplica-se a todo trabalho executado acima de 2,00 m do nível inferior, com risco de queda, exigindo Análise de Risco, capacitação específica e sistema de proteção contra quedas dimensionado por profissional habilitado.
4. Montagem de Estruturas Metálicas em Altura na Solutec AM
A Solutec AM estabelece rigorosos procedimentos para a montagem de estruturas metálicas em altura, observando as diretrizes da ABNT NBR 8800:2008. A equipe de montadores é composta por profissionais certificados, com qualificação para trabalhos em altura conforme a NR-35, garantindo a execução segura e eficiente das operações em Manaus, Itacoatiara e outras localidades da Amazônia Legal.
O planejamento da sequência de montagem é crucial e compreende a instalação de contraventamentos provisórios e definitivos. Estes elementos, como estais e cabos, asseguram a estabilidade da estrutura durante as etapas iniciais, prevenindo deslocamentos indevidos até a configuração final dos pórticos e contraventamentos definitivos, conforme preconiza a ABNT NBR 8800:2008.
O controle de prumo e nivelamento é executado com precisão, utilizando equipamentos como teodolito e estação total para aferir o alinhamento de pilares e vigas. A Solutec AM garante que as tolerâncias de montagem estejam em conformidade com o projeto executivo e as recomendações da ABNT NBR 8800:2008, assegurando a integridade geométrica da estrutura em Marabá e Palmas.
A responsabilidade técnica de cada etapa da montagem é formalizada por meio da emissão da ART CREA-AM, atestando a conformidade com as normas técnicas e a legislação vigente. Este documento é fundamental para a segurança e a legalidade das intervenções realizadas pela Solutec AM, desde o Polo Industrial de Manaus até Tefé.
Sequência de Montagem, Torque de Parafusos e Dossiê Técnico
As ligações parafusadas são executadas com parafusos de alta resistência, como os tipos ASTM A325 e ASTM A490, conforme as especificações da ABNT NBR 8800:2008. O aperto é realizado com torque controlado, utilizando chaves calibradas, e os valores são registrados em relatórios de montagem para garantir a integridade e a capacidade de carga das conexões.
As ligações soldadas em campo são limitadas a juntas acessíveis e executadas por soldadores qualificados, seguindo procedimentos de soldagem qualificados. Após a soldagem, é realizada uma inspeção visual completa e, quando exigido pelo projeto, ensaios não destrutivos, como líquidos penetrantes ou ultrassom, para verificar a qualidade das soldas em conformidade com a ABNT NBR 8800:2008.
Ao final da montagem, a Solutec AM compila um dossiê técnico completo, que inclui o projeto "as-built", relatórios de torque, certificados de materiais (aço, parafusos ASTM A325) e certificados de calibração de equipamentos. Este dossiê, juntamente com a ART CREA-AM e os indicadores de segurança, documenta todas as etapas e garante a rastreabilidade e a conformidade da estrutura com a NR-35 e demais normas aplicáveis.
A Solutec AM estabelece rigorosos procedimentos para o recebimento e conferência dimensional de peças em canteiro, conforme preconiza a ABNT NBR 8800:2008. Este processo exige a inspeção detalhada das dimensões e a verificação da integridade das superfícies. Adicionalmente, observa-se um controle de qualidade minucioso da pintura e galvanização, assegurando a conformidade com as especificações técnicas antes da etapa de montagem, essencial para a durabilidade da estrutura.
O cronograma de montagem da Solutec AM é cuidadosamente integrado à logística de transporte das peças, especialmente em regiões desafiadoras como a Amazônia. A coordenação eficiente entre a fabricação e o transporte, com origens como Marabá e Palmas, é crucial para a otimização do fluxo de materiais até o canteiro. Este planejamento detalhado minimiza atrasos e garante a disponibilidade dos componentes no momento exato da montagem, conforme as exigências do projeto.
A montagem de estruturas metálicas em altura exige plano de rigging com memorial de cálculo, seleção de guindaste pela tabela de carga, cumprimento das NR-35 e NR-18 para trabalho em altura e ligações parafusadas com torque controlado conforme ABNT NBR 8800:2008. A Solutec AM executa com ART CREA-AM e dossiê técnico as-built.
Montagem de Estruturas Metálicas em Altura com a Solutec AM
A Solutec AM executa a montagem de estruturas metálicas em altura com rigor técnico, observando as normas de segurança. A equipe é devidamente certificada pela NR-35 (Trabalho em Altura), garantindo a execução segura das operações. Cada projeto estabelece um Plano de Rigging detalhado, com a devida ART CREA-AM, e utiliza guindastes e acessórios certificados, conforme preconiza a ASME B30.5 e ASME B30.9, assegurando a integridade da montagem.
Ao término dos trabalhos, a Solutec AM entrega um dossiê técnico as-built completo, documentando todas as etapas e conformidades, incluindo a ABNT NBR 8800:2008. A atuação da empresa abrange o Polo Industrial de Manaus, Itacoatiara, Tefé, e estende-se pela Região Norte, incluindo Marabá, Palmas e toda a Amazônia Legal, atendendo às exigências de projetos industriais e de infraestrutura.
Artigos Relacionados
Como Reduzir Seus Riscos?
❌ Risco
Falta de ART: Serviços sem Anotação de Responsabilidade Técnica expõem o contratante a multas e irregularidades.
✅ Solução
A Solutec AM inclui ART em todas as propostas, emitida por engenheiros CREA-AM.
❌ Risco
Sem rastreabilidade: Ausência de documentação técnica impossibilita auditorias e manutenção preventiva.
✅ Solução
Dossiê técnico QA/QC digital com rastreabilidade completa por serviço executado.
❌ Risco
Material não certificado: Materiais sem certificação ABNT/ASTM comprometem a segurança e durabilidade das instalações.
✅ Solução
Utilizamos exclusivamente materiais certificados conforme normas ABNT e ASTM aplicáveis.
Perguntas Frequentes
Sobre Montagem de Estruturas Metálicas em Altura
P:O que é plano de rigging na montagem de estruturas metálicas em altura?
É o documento técnico que estabelece os procedimentos para içamento e movimentação segura das peças: seleção e dimensionamento de guindaste, lingas, manilhas, pontos de ancoragem e sequência operacional. É elaborado conforme NR-11, NR-18, NR-35, ASME B30.5/B30.9 e ABNT NBR 8800:2008, com ART CREA-AM.
P:A partir de qual altura a NR-35 se aplica na montagem?
A NR-35 aplica-se a partir de 2,00 metros do nível inferior, sempre que houver risco de queda. A maioria das atividades de montagem de estruturas metálicas excede essa medida, exigindo análise de risco, permissão de trabalho e sistemas de proteção conforme NR-35 e NR-18.
P:Como é feita a seleção do guindaste para içamento?
Avalia-se peso, dimensões e centro de gravidade da carga, altura de içamento e raio de operação. Inspeciona-se o local (espaço, solo, obstáculos) para escolher entre guindaste sobre rodas ou esteiras. A capacidade é verificada na tabela de carga conforme ASME B30.5 e NR-12.
P:Qual a diferença entre linga de cabo de aço, cinta têxtil e corrente?
O cabo de aço resiste à abrasão e a altas temperaturas, ideal para cargas pesadas. A cinta têxtil é leve e flexível, não danifica superfícies sensíveis. A corrente oferece alta resistência a impacto e calor. A seleção observa ASME B30.9 e ABNT NBR 16325.
P:Quais documentos e responsabilidade técnica são exigidos?
Plano de Rigging, Plano de Içamento e Plano de Trabalho em Altura (NR-35), laudos de inspeção de equipamentos e parafusos ASTM A325, conforme ABNT NBR 8800:2008. A ART do CREA-AM, assinada por profissional habilitado, é indispensável para projeto e execução.
Resumo Estratégico
A montagem de estruturas metálicas em altura exige planejamento rigoroso, iniciando com o plano de rigging e seu memorial de cálculo. A seleção do guindaste observa a tabela de carga do equipamento e o raio de operação. A segurança preconiza o cumprimento das NR-35 e NR-18 para trabalho em altura. As ligações parafusadas são executadas com torque controlado conforme a ABNT NBR 8800:2008, e todo o processo é acompanhado por ART CREA-AM.
