Plano de inspeção de equipamentos industriais: periodicidade por ativo

O plano existe para a parada não ser decidida pela falha

Toda planta tem um plano de inspeção. A diferença é se ele está escrito ou se mora na cabeça de alguém.

Quando mora na cabeça, o roteiro é sempre o mesmo. O equipamento roda até dar sinal, alguém chama uma empresa às pressas, a parada acontece no pior mês do ano, e o custo da emergência engole o que a manutenção programada custaria.

O plano escrito inverte isso. Ele responde três perguntas para cada ativo: em que data para, que exame recebe, e quem assina o laudo. O resto é execução.

Plano não é cronograma

Vale separar duas coisas que costumam ser tratadas como sinônimo.

O cronograma diz quando. O plano diz por quê, o quê e com que critério. Um cronograma com datas corretas e sem critério técnico é uma agenda: quando a data chega, ninguém sabe o que exatamente vai ser verificado nem o que faz aquele equipamento passar ou reprovar.

O plano carrega o critério de aceitação junto com a data. É isso que permite ao inspetor decidir em campo, e ao gestor entender o que significa um resultado.

O inventário, que parece o passo chato

Parece burocracia e é o passo que mais derruba plano.

Inventário completo significa cada equipamento identificado, com tag única, categoria, condição de operação, documentação de projeto e histórico. O que não está na lista não entra no plano, e o que não entra no plano não para programado.

• ✓Tag única e placa de identificação legível no equipamento
• ✓Categoria definida conforme o critério da norma aplicável
• ✓Pressão, temperatura e fluido de operação registrados
• ✓Prontuário e registro de segurança localizados
• ✓Laudos anteriores digitalizados e acessíveis
• ✓Responsável pela operação do ativo identificado

O furo clássico aparece na ampliação. A planta cresce, entra equipamento novo, e o inventário não acompanha. Dois anos depois alguém descobre um vaso sem prontuário e sem histórico de inspeção, e a regularização custa mais do que teria custado o cadastro na época.

O que a NR-13 fixa, e o que ela deixa para o cálculo

Aqui existe uma confusão comum. A NR-13 não define a periodicidade de tudo. Ela fixa prazo máximo para caldeiras e vasos de pressão, e para o resto o intervalo nasce de cálculo de engenharia.

Para caldeiras, o item 13.4.4.4 traz os prazos de inspeção periódica, com exame interno e externo:

Um detalhe que derruba muito material de internet: a redação vigente classifica caldeira em categoria A e categoria B, e só. A divisão em A, B e C é de versões antigas da norma. Se o seu procedimento interno ainda fala em categoria C, ele está desatualizado.

Para vasos de pressão, o item 13.5.4.5 traz uma tabela por categoria, do I ao V, separando exame externo e interno:

O SPIE muda o jogo dos prazos

O Serviço Próprio de Inspeção de Equipamentos está no Anexo II da NR-13. Ele não é simplesmente ter um inspetor na folha: exige estrutura, procedimento, registro e certificação.

Quem tem SPIE certificado trabalha com outra régua. Em caldeiras, o item 13.4.4.5 leva a categoria B a 24 meses e a categoria A a 30 meses. Em vasos, a tabela do mesmo 13.5.4.5 muda para três anos de externo e seis de interno já na categoria I, e assim por diante.

Existe ainda o item 13.4.4.6, que permite chegar a 48 meses no exame interno de caldeira categoria A. A condição é pesada: barreira de proteção por Sistema Instrumentado de Segurança, definida por estudo de confiabilidade e auditada por organismo certificador.

A conta de implantar SPIE raramente fecha por causa do prazo isolado. Ela fecha quando a planta tem muitos equipamentos e a soma das paradas evitadas paga a estrutura. Em planta pequena, costuma sair mais caro manter a certificação do que parar no prazo normal.

Fora da NR-13, o intervalo é calculado

Tubulação, tanque de armazenamento e boa parte dos ativos de processo não têm uma tabela pronta de meses. O intervalo sai de três números que a própria planta produz.

• ✓Espessura medida hoje, em pontos fixos e repetíveis
• ✓Espessura mínima admissível para a condição de operação
• ✓Taxa de corrosão, obtida entre duas medições comparáveis

Com esses três, calcula-se a vida remanescente, e a próxima inspeção é marcada antes do fim dela, com margem. É por isso que medição isolada vale pouco: uma medida dá um número, duas medidas dão uma tendência, e é a tendência que decide a data.

As normas internacionais de inspeção em serviço organizam esse raciocínio por tipo de ativo. Elas são adquiridas por edição, e os limites variam conforme a edição contratada, a condição do equipamento e o mecanismo de dano. Por isso o plano cita a edição que a planta usa, em vez de repetir um número solto.

O mecanismo de dano decide o exame

Definir intervalo sem definir o que se procura é meia decisão. O exame certo depende do mecanismo que atua naquele ativo.

A escolha errada aqui custa caro de um jeito silencioso: a planta faz inspeção, gasta, e não enxerga o dano que realmente está progredindo, porque mediu espessura onde o problema era trinca.

Montando o plano em seis passos

• ✓Inventariar e classificar cada equipamento por categoria
• ✓Levantar a documentação: prontuário, registro de segurança e laudos anteriores
• ✓Definir o exame de cada ativo e quem executa
• ✓Calcular a data de cada parada, pela norma ou pela vida remanescente
• ✓Encaixar as datas no calendário de produção, agrupando paradas
• ✓Emitir o plano com ART e revisar a cada ciclo

O quinto passo é o que separa plano bom de plano teórico. Dez equipamentos com dez datas diferentes param a planta dez vezes. Os mesmos dez, agrupados em duas janelas, param duas vezes. O prazo normativo é teto, não obrigação de usar o limite: antecipar um exame para juntar com outro é decisão legítima e costuma sair mais barato que a soma das paradas isoladas.

Agrupar tem limite, e o limite é técnico. Antecipar demais desperdiça vida útil paga, e esticar até o teto consome a margem que existe justamente para absorver imprevisto. O ponto bom costuma estar entre setenta e noventa por cento do intervalo calculado, e esse critério entra escrito no plano.

Revisão: o plano não é documento de arquivo

Plano emitido e guardado envelhece rápido. Ele é revisado quando a planta muda, e pelo menos a cada ciclo.

• ✓Entrou equipamento novo ou saiu de operação
• ✓Mudou produto, temperatura ou pressão de algum ativo
• ✓Uma inspeção encontrou condição pior que a prevista
• ✓Houve reparo relevante ou alteração de projeto
• ✓A norma aplicável foi atualizada
• ✓A planta obteve ou perdeu certificação de SPIE

O gatilho mais ignorado é o terceiro. Quando uma inspeção acha mais perda do que o cálculo previa, a taxa mudou, e o intervalo de todos os ativos semelhantes merece revisão. Tratar o achado como caso isolado é perder o aviso.

O clima da região entra na conta

Plano copiado de outra unidade costuma falhar por premissa de ambiente.

Umidade alta, regime de chuva e temperatura estável o ano inteiro aceleram corrosão externa e corrosão sob isolamento. Uma planta no Polo Industrial de Manaus e uma planta no interior do Sudeste podem ter equipamentos idênticos e taxas bem diferentes.

Isso não muda o método, muda o número. E muda principalmente a prioridade do que inspecionar primeiro: onde a corrosão externa é agressiva, a inspeção visual externa e a atenção ao isolamento sobem na fila.

Quem assina, e por que isso importa

O plano é documento técnico. A NR-13, no item 13.3.2, define o Profissional Habilitado como quem tem competência legal para o exercício da engenharia nas atividades de projeto, acompanhamento da operação e da manutenção, inspeção e supervisão de inspeção desses equipamentos.

Isso não é formalidade de cartório. A Anotação de Responsabilidade Técnica é o que liga uma pessoa com registro profissional àquela decisão técnica. Em auditoria, em sinistro ou em discussão com seguradora, o plano sem responsável técnico identificado vale como intenção, não como documento.

Vale notar como a norma trata atraso. O item 13.3.1 lista o atraso na inspeção periódica de caldeira entre as condições de risco grave e iminente. Existe uma válvula de escape no item 13.3.1.1, que admite postergar até seis meses por motivo de força maior, mas cobra justificativa formal do empregador, análise técnica com medidas de contingência elaborada por Profissional Habilitado, e comunicação ao sindicato da categoria predominante.

O custo que o plano evita, em números da própria planta

A conversa com a diretoria melhora quando o plano deixa de ser custo e vira comparação.

A conta tem quatro parcelas que a planta já conhece. A primeira é a hora de produção parada, que todo gestor sabe quanto vale. A segunda é o diferencial de preço entre serviço programado e serviço de emergência, que costuma ser alto porque emergência compra disponibilidade, não só execução. A terceira é o custo do reparo que cresce com o tempo: trinca pequena tratada cedo é hora de solda, trinca grande tratada tarde é troca de chapa. A quarta é o risco regulatório, que aparece em interdição e em discussão com seguradora.

Nenhuma dessas parcelas exige estimativa inventada. Todas saem do histórico da própria planta, e é por isso que a comparação convence: ela usa o número de casa, não a média de mercado.

O que o relatório precisa trazer

Relatório que só diz "equipamento em condição satisfatória" não alimenta o plano. Ele encerra uma inspeção e não ajuda a marcar a próxima.

• ✓Identificação do equipamento e da condição de operação na data
• ✓Método de cada ensaio, com equipamento e calibração
• ✓Pontos medidos, com croqui e identificação rastreável
• ✓Valores encontrados, não apenas a conclusão
• ✓Comparação com a campanha anterior, quando existir
• ✓Recomendação com prazo e responsável
• ✓Parecer conclusivo sobre continuidade operacional
• ✓ART e identificação do profissional habilitado

O item que mais falta é a comparação com a campanha anterior. Sem ela, cada relatório é uma ilha, e o cálculo de taxa precisa ser refeito na mão toda vez, por alguém que talvez nem saiba que a série existe.

O parecer conclusivo também costuma vir morno. Ele precisa dizer se o equipamento continua apto, com que restrição e até quando, porque é essa frase que a operação vai usar para decidir.

Quem executa, e como escolher

Contratar inspeção pelo menor preço por ponto medido é o jeito mais rápido de acumular laudo inútil.

Os critérios que separam fornecedor de parceiro técnico são verificáveis antes da contratação. Qualificação do inspetor para o ensaio contratado, equipamento com calibração vigente, procedimento escrito para cada técnica, e engenheiro responsável que assine o parecer, não apenas o relatório de campo.

A última pergunta parece detalhe e não é. Resultado entregue em formato que não conversa com a série histórica obriga alguém a redigitar, e redigitação é onde o erro entra.

O plano também protege a operação

Costuma se falar do plano como obrigação normativa e custo. Ele é também o que protege quem opera.

Operador que recebe um equipamento liberado confia numa decisão que não foi dele. Quando o plano é frouxo, o risco não desaparece: ele é transferido para a ponta, que opera sem saber que a margem está curta.

Por isso a comunicação do plano importa tanto quanto o cálculo. A equipe de operação precisa saber quais ativos estão próximos do limite, o que mudou desde a última campanha e o que observar no dia a dia. Inspeção que não vira informação operacional fica restrita ao arquivo técnico.

O caminho que a norma dá para esticar prazo

Existe, está na própria NR-13, e não é avaliação de risco feita em planilha interna.

O item 13.4.4.5 permite que estabelecimentos que possuam SPIE, nos termos do Anexo II, estendam os períodos entre inspeções de segurança, e fixa o teto: 24 meses para caldeiras de recuperação de álcalis, 24 meses para as de categoria B e 30 meses para as de categoria A. Há ainda o 13.4.4.6, que admite até 48 meses na inspeção interna de caldeira categoria A que atenda às condições que ele próprio define.

Repare no que isso significa na prática. A extensão não vem de classificar o equipamento como pouco crítico: vem de ter serviço próprio de inspeção certificado, com as exigências do Anexo II atendidas. Sem SPIE, a matriz de risco organiza prioridade dentro do prazo, e não o prazo.

A inspeção que entra fora do calendário

O plano cobre a inspeção periódica. Há situações em que a norma manda inspecionar independentemente do calendário, e elas mudam conforme o equipamento.

A linha da inatividade é a que mais pega planta desprevenida, e pelo motivo errado: assume-se um prazo só para tudo. Caldeira parada por sete meses exige inspeção extraordinária antes de voltar. Tanque parado pelo mesmo tempo não.

O prazo do relatório, e a exceção da parada geral

Fechar a inspeção é emitir o relatório, e aí entra um detalhe que ajuda quem planeja parada.

As Perguntas e Respostas da NR-13 publicadas pelo Ministério do Trabalho e Emprego tratam disso na referência ao item 13.3.8: em preparativos para uma parada geral programada, o prazo para elaboração dos respectivos relatórios pode ser ampliado para 90 dias. O mesmo documento recomenda que a condição operacional dos sistemas de tubulação seja informada no Registro de Segurança da unidade.

Vale conhecer porque muda o planejamento de uma parada grande: a equipe de inspeção não precisa entregar tudo no prazo ordinário enquanto a planta volta a operar, desde que a condição operacional esteja registrada.

Quem assina o plano, e onde isso se registra

A NR-13 exige Profissional Habilitado, e o item 13.3.2 o define como quem tem competência legal para o exercício da profissão de engenheiro nas atividades de projeto de construção, acompanhamento da operação e da manutenção, inspeção e supervisão de inspeção desses equipamentos.

Do lado do conselho, a Lei 6.496/1977 sujeita à Anotação de Responsabilidade Técnica todo contrato, escrito ou verbal, de serviço de engenharia, e manda anotar no conselho regional. Plano de inspeção contratado de terceiro, em planta de Manaus, se anota no CREA-AM.

Exercício, não caso de cliente: duas plantas com o mesmo plano em papel, uma com anotação registrada e outra sem. Na primeira fiscalização a diferença não é de conteúdo técnico, é de existência formal do responsável.

O erro que mais aparece em planta

Em visita técnica, o padrão se repete: a empresa tem os laudos, tem as datas, tem o inventário, e mesmo assim é pega de surpresa.

O que costuma faltar é a ligação entre as três coisas. O laudo fica no arquivo do inspetor, a data fica na planilha da manutenção, e o inventário está num sistema que ninguém atualiza desde a última ampliação. Quando um equipamento novo entra na planta, ele não entra no plano.

Se isso soa familiar, o teste é simples. Pegue o equipamento mais recente da planta e pergunte a data da próxima inspeção dele. Se a resposta demorar, o problema não é o plano: é que não existe um só.

Um segundo teste, igualmente rápido: peça o laudo da última inspeção do ativo mais crítico e procure a ART correspondente. Se o laudo aparecer e a ART não, existe inspeção, mas não existe responsabilidade técnica registrada, e os dois não são a mesma coisa.

A boa notícia é que nenhum desses furos exige projeto grande para começar a fechar. O inventário atualizado e a série de espessuras organizada resolvem a maior parte deles, e são trabalho de semanas, não de meses. O que custa caro é a primeira parada não programada depois de descobrir que faltavam os dois.

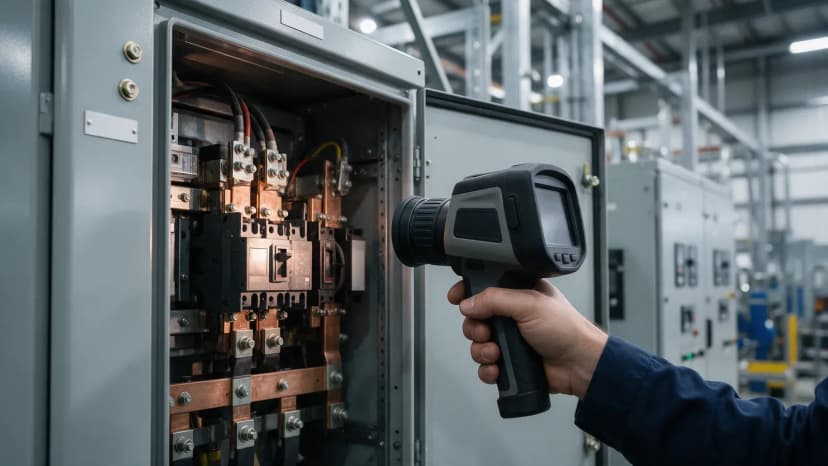

Quem quiser descer ao detalhe de cada peça deste plano tem por onde continuar. O enquadramento da NR-13 define o que entra na obrigação. A inspeção baseada em risco ordena a fila quando o parque é maior que a janela de parada. A vida remanescente transforma medição de espessura em data. A termografia e a inspeção de corrosão sob isolamento cobrem o que a visual externa não alcança. A inibição de instrumento trata da exceção, e o comissionamento fecha o retorno à operação.
