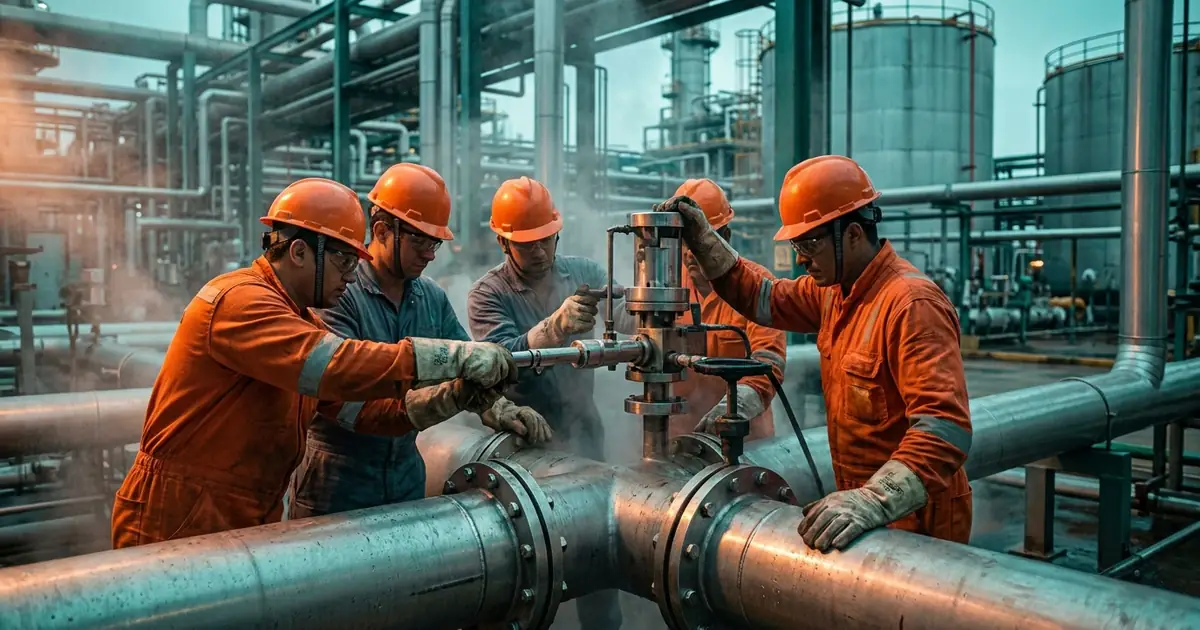

Reparo de Tubulação Industrial em Operação: Hot Tapping e Stopple
Técnicas de reparo de tubulação sem parada de planta: hot tapping e line stopping
- Aléxia Perrone|
- 28/05/2026|
- 12 min de leitura
Hot tapping é um método de criar uma nova conexão em tubulações ou equipamentos pressurizados em operação, sem interromper o fluxo. É usado para adicionar ramais, instalar instrumentos ou fazer reparos complexos. O reparo de tubulação em operação, ou on-stream repair, é empregado quando o dano é menor e permite intervenção sem desligamento, minimizando perdas de produção e custos.
Neste Artigo Você Verá:
1. O Que É Reparo de Tubulação em Operação e Quando Aplicar
O reparo de tubulações industriais em operação representa uma solução estratégica para a continuidade produtiva. Esta metodologia evita paradas não programadas, preservando a eficiência operacional. A Solutec AM oferece expertise neste campo, crucial para o Polo Industrial de Manaus. A manutenção sem interrupção é um diferencial competitivo.
A aplicação de reparos em operação é indicada quando a interrupção do processo é inviável. Setores como óleo e gás, petroquímico e farmacêutico se beneficiam amplamente. O custo de uma parada de planta pode ser extremamente elevado. A Solutec AM compreende estas necessidades críticas.
A impossibilidade de parada da planta é o principal motivador para esta técnica. O lucro cessante associado a uma interrupção justifica o investimento. A segurança da operação é sempre prioridade máxima. Normas como a ASME PCC-2 orientam estes procedimentos complexos. A Solutec AM segue rigorosamente estas diretrizes.
Hot Tapping e Line Stopping: Conceitos
O Hot Tapping, ou derivação em carga, permite perfurar uma tubulação pressurizada. Este processo envolve a soldagem de um fitting especial na linha. Após a soldagem, uma máquina de perfuração é acoplada. A perfuração é realizada sem vazamento do fluido.
A etapa final do hot tapping é a retirada do coupon, o pedaço de tubo perfurado. Uma válvula é instalada para isolar a nova derivação. Este método é fundamental para adicionar ramais ou pontos de instrumentação. A segurança é garantida por procedimentos rigorosos, conforme ASME B31.3.
O Stopple, ou bloqueio de linha, complementa o hot tapping. Após a perfuração, um obturador mecânico é inserido. Este obturador cria uma barreira temporária no fluxo. Ele atua como uma válvula temporária, isolando um segmento da tubulação.
O bloqueio de linha permite a substituição ou reparo de componentes isolados. A operação do sistema principal não é afetada. A Solutec AM emprega estas técnicas com alta precisão. A continuidade operacional é assegurada, minimizando riscos e perdas. A expertise é vital para o cenário industrial de Manaus.
A Solutec AM emprega diversos tipos de fittings de derivação para reparos em tubulações operacionais. O weldolet é um fitting de reforço integral, soldado diretamente na tubulação principal, adequado para altas pressões e temperaturas. O sockolet, por sua vez, possui um encaixe para solda de menor diâmetro, geralmente utilizado em derivações de pequeno porte, onde a integridade estrutural é mantida pela solda de filete e de topo.
Em situações que exigem derivações sob pressão, a Solutec AM utiliza o split tee. Este fitting é composto por duas metades que envolvem a tubulação existente e são soldadas entre si e na linha principal, permitindo a instalação de uma válvula e o subsequente hot tapping. O saddle é similar, porém, geralmente não possui reforço integral e é mais adequado para aplicações de menor pressão ou para reforço de aberturas existentes.
A seleção entre hot tapping e parada programada é um critério fundamental. O hot tapping é escolhido quando a interrupção do processo é inviável ou extremamente custosa, permitindo a execução de derivações ou reparos sem desligar a linha. Este método exige planejamento rigoroso e equipamentos específicos para garantir a segurança e a integridade do sistema, seguindo as diretrizes de segurança e projeto conforme a norma ASME B31.3.
Por outro lado, a parada programada é preferível quando a linha pode ser despressurizada e isolada com segurança. Esta abordagem permite a realização de reparos mais complexos, inspeções detalhadas e modificações estruturais que seriam inviáveis sob pressão. A decisão final considera fatores como o risco operacional, o impacto na produção e os custos associados a cada método, sempre em conformidade com as normas técnicas aplicáveis.
2. Procedimento Técnico do Hot Tapping Passo a Passo
A Solutec AM inicia o processo de Hot Tapping com uma avaliação minuciosa da tubulação. Verifica-se a integridade estrutural e a espessura remanescente da parede. Esta etapa é crucial para determinar a Pressão Máxima de Trabalho Admissível (MAWP).
Em seguida, realiza-se a soldagem de um fitting adequado à tubulação em operação. Este procedimento segue rigorosamente as especificações da norma ASME PCC-2. A qualificação do procedimento de soldagem assegura a integridade da conexão.
Após a soldagem, uma válvula de bloqueio é instalada sobre o fitting. Esta válvula permite o controle do fluxo durante a perfuração. O acoplamento da máquina de Hot Tapping é feito na sequência.
Soldagem em Carga e Controle de Risco
A soldagem em carga exige controle rigoroso para evitar o burn-through. A dissipação de calor pelo fluido interno é um fator mitigador importante. A norma API 2201 fornece diretrizes essenciais para esta operação.
A Solutec AM aplica técnicas avançadas para monitorar a temperatura durante a soldagem. Isso minimiza riscos de falha e garante a segurança da equipe. Projetos em Manaus e Itacoatiara frequentemente demandam esta expertise.
Com a válvula aberta, a máquina de Hot Tapping perfura a parede da tubulação. O coupon, pedaço removido, é retido pela máquina. Isso impede sua entrada na linha de processo.
Este método permite a manutenção ou instalação de novos ramais sem interrupção da produção. As normas ASME B31.3, B31.4 e B31.8 orientam a aplicação destas técnicas. A segurança operacional é sempre priorizada.
Dado Técnico: A soldagem em carga é geralmente viável com espessuras de parede acima de 4,8 mm para aços carbono, conforme a norma API 2201.
A determinação da espessura remanescente da tubulação é um passo crítico antes de qualquer operação de hot tapping. Este cálculo considera a pressão interna do fluido, a temperatura de operação e as propriedades mecânicas do material. A espessura mínima aceitável é estabelecida para garantir a integridade estrutural do sistema após a soldagem do fitting de hot tap e durante a perfuração, prevenindo falhas por tensão circunferencial ou tensão longitudinal excessivas.
O ensaio por ultrassom é empregado para verificar a espessura da parede da tubulação na área de soldagem antes do hot tapping. Este método não destrutivo permite identificar reduções de espessura devido à corrosão ou erosão, garantindo que a seção transversal da tubulação suporte as tensões adicionais da operação. A inspeção ultrassônica também pode detectar defeitos internos no material base que poderiam comprometer a qualidade da solda.
A qualificação do procedimento de soldagem (WPS) e do registro de qualificação de procedimento (PQR) para soldagem em carga é essencial, conforme os requisitos da norma ASME Seção IX. Este processo valida a capacidade de um procedimento de soldagem específico para produzir soldas com as propriedades mecânicas e metalúrgicas desejadas, sob as condições de fluxo de calor e resfriamento impostas pela presença do fluido interno. Parâmetros como aporte de calor e velocidade de soldagem são criteriosamente controlados.
O PQR documenta os resultados dos testes mecânicos e não destrutivos realizados em cupons de prova soldados sob condições representativas de soldagem em carga. Estes testes, que podem incluir ensaio de tração, dobramento e macrografia, asseguram que a solda atenda aos requisitos de resistência e tenacidade especificados. A qualificação adequada do WPS e PQR é um pré-requisito para a segurança e conformidade da operação de hot tapping.
3. Line Stopping (Stopple): Isolamento Temporário sem Parada
O Line Stopping, ou Stopple, permite o isolamento temporário de seções de tubulação. Este método evita a interrupção do processo industrial. A técnica é fundamental para a manutenção contínua das operações.
A preparação para o Stopple envolve a instalação de hot taps. Estes pontos são criados para a inserção dos equipamentos de bloqueio. A Solutec AM segue rigorosamente as diretrizes da norma ASME PCC-2 para estas intervenções.
Após o hot tap, um fitting de line stop é soldado à tubulação. Este componente robusto suporta o atuador e o head de bloqueio. A integridade estrutural é verificada conforme as normas ASME B31.3, B31.4 e B31.8.
O atuador introduz o head de bloqueio na tubulação. Existem diferentes tipos, como folding, pivoting ou bullet heads. A escolha depende do diâmetro e da pressão da linha, garantindo um selamento eficaz.
A confirmação da estanqueidade do bloqueio é crucial. Sistemas de monitoramento verificam a vedação. Este passo assegura a segurança da equipe e a eficácia do isolamento temporário.
Bypass e Sequência de Bloqueio
Para manter o fluxo durante o reparo, um bypass temporário é frequentemente instalado. Este desvio permite que o produto continue circulando. A Solutec AM projeta estes sistemas para minimizar perdas de pressão e garantir a continuidade operacional.
Com o bypass em operação, o bloqueio principal é ativado. O head de bloqueio isola a seção desejada. Isso permite a realização de manutenções, como a troca de válvula ou um novo tie-in.
Após a conclusão dos trabalhos, o head de bloqueio é removido. Plugues permanentes são instalados nos fittings. Estes plugues garantem a vedação a longo prazo da tubulação, conforme as especificações da ASME B31.4 e B31.8.
As aplicações do Stopple são diversas na indústria. Incluem a instalação de novos ramais, desvios de linha e reparos em seções danificadas. A técnica evita paradas dispendiosas e mantém a produtividade da planta.
Dado Técnico: A economia gerada pela não parada de uma planta industrial pode atingir milhões de reais por dia, dependendo do setor e da capacidade produtiva.
Os cabeçotes de bloqueio, componentes essenciais no processo de line stopping, são projetados para vedar internamente a tubulação. Existem diferentes configurações, como o cabeçote tipo disco, que utiliza um elemento de vedação circular para bloquear o fluxo. Outro tipo comum é o cabeçote tipo plugue, que se expande radialmente para criar uma vedação estanque contra a parede interna do tubo, garantindo a interrupção do fluxo do fluido.
A seleção do cabeçote depende do diâmetro da tubulação, da pressão de operação e do tipo de fluido. Cabeçotes de bloqueio são fabricados em materiais compatíveis com o ambiente de serviço, como aço carbono ou aço inoxidável, e possuem vedações de elastômero ou metálicas para garantir a integridade do bloqueio. A instalação é realizada através de uma conexão flangeada ou soldada, após a perfuração da tubulação.
Para um isolamento seguro, a técnica de double block and bleed é frequentemente empregada. Este método utiliza dois cabeçotes de bloqueio em série, com uma válvula de sangria (bleed valve) posicionada entre eles. O primeiro cabeçote bloqueia o fluxo, e o segundo atua como uma barreira secundária. A válvula de sangria permite a despressurização e verificação da ausência de vazamento entre os bloqueios, aumentando a segurança da operação e a confiabilidade do isolamento.
Após a conclusão do trabalho na seção isolada, o stopple é completado. Isso envolve a remoção do equipamento de line stopping e a instalação de um fechamento permanente. Conforme as diretrizes da norma ASME PCC-2, o fechamento pode ser realizado com uma flange cega, soldada diretamente na conexão, ou com um plugue rosqueado ou soldado. A escolha do método de completamento depende do projeto original da tubulação e dos requisitos de integridade mecânica.
4. Segurança, Conformidade e Execução no PIM
A Solutec AM prioriza a segurança em todas as operações de reparo de tubulações. A aplicação de Hot Tapping e Stopple exige um planejamento rigoroso. Este processo minimiza riscos operacionais e assegura a integridade dos sistemas industriais.
Cada intervenção inicia com uma Análise Preliminar de Risco (APR) detalhada. Esta análise identifica perigos potenciais e define medidas de controle. A conformidade com a norma ASME PCC-2 é fundamental para a segurança.
O controle de ignição em sistemas com hidrocarbonetos segue a norma API 2201. Procedimentos específicos são implementados para prevenir acidentes. A segurança dos colaboradores e da planta é a prioridade.
Análise de Risco e Responsabilidade Técnica
A equipe técnica da Solutec AM possui qualificação para soldagens especiais. Os soldadores são certificados conforme as normas ASME B31.3, B31.4 e B31.8. A qualificação de soldadores é verificada periodicamente.
Todas as intervenções possuem Anotação de Responsabilidade Técnica (ART) junto ao CREA-AM. Este documento formaliza a responsabilidade técnica da Solutec AM. Um dossiê completo de QA/QC acompanha cada projeto.
A execução de reparos sem parada de planta elimina o lucro cessante. Esta metodologia proporciona uma vantagem econômica significativa. A produção industrial não é interrompida durante o serviço.
A logística na região amazônica, incluindo Manaus, Itacoatiara e Manacapuru, é desafiadora. O clima e a distância para Coari e Porto Velho exigem planejamento. A Solutec AM possui experiência em operar neste ambiente.
A permissão de trabalho a quente é um documento essencial para intervenções em áreas classificadas ou com risco de incêndio. Este documento detalha as atividades a serem executadas, os equipamentos de proteção individual (EPIs) necessários e os procedimentos de segurança específicos, garantindo que todas as precauções sejam tomadas antes do início de qualquer operação que envolva fontes de ignição. A emissão da permissão segue rigorosos critérios de avaliação de risco.
O monitoramento contínuo da atmosfera é crucial durante reparos a quente, especialmente em ambientes onde a presença de gases inflamáveis ou vapores combustíveis é uma possibilidade. Utilizam-se detectores de gases para verificar os níveis de oxigênio, gases combustíveis e gases tóxicos, assegurando que a concentração de substâncias perigosas permaneça abaixo dos limites de explosividade. A norma API 2201 fornece diretrizes para trabalhos a quente em equipamentos sob pressão.
Um plano de contingência robusto é desenvolvido para abordar eventuais emergências durante o reparo. Este plano inclui procedimentos para evacuação, combate a incêndios e primeiros socorros, além da designação de equipes de resposta e a localização de equipamentos de emergência. A eficácia do plano é testada por meio de simulações periódicas, conforme as diretrizes de segurança estabelecidas.
Ao final da operação, um dossiê técnico completo é entregue ao cliente. Este dossiê contém a permissão de trabalho, os registros de monitoramento da atmosfera, o plano de contingência e os relatórios de inspeção, comprovando a conformidade com a NR-12 e outras normas de segurança aplicáveis. O dossiê assegura a rastreabilidade e a transparência de todas as etapas do reparo.
Resumo Estratégico
O reparo de tubulação em operação por hot tapping e line stopping elimina a necessidade de parada total, reduzindo lucro cessante. A execução exige avaliação de integridade (ASME PCC-2), procedimento de soldagem qualificado (ASME IX), análise de risco e controle de ignição (API 2201). A conformidade com a tubulação de processo segue a ASME B31.3.
Reparo de Tubulação em Operação com a Solutec AM
A Solutec AM executa reparos de tubulação industrial em Manaus e na Região Norte, com responsabilidade técnica registrada (ART CREA-AM), soldadores qualificados conforme ASME IX e dossiê QA/QC documentado. As intervenções observam ASME PCC-2, ASME B31.3 e API 2201.
O atendimento abrange o Polo Industrial de Manaus e cidades como Itacoatiara, Manacapuru, Coari e Porto Velho, com mobilização para paradas programadas e intervenções em operação.
